51 42 000 拆卸和安装 (更新) 左或右后车门饰板

需要的专用工具：

  • 00 9 317
  • 64 1 020
需要的准备工作：

  • 拆下 车门把手的盖板


将专用工具  64 1 020 (如图所示) 安装在车门内把手 (1) 的固定销后面。
撬出挡板 (2) 的后部卡子。
打开车门内把手 (1)，同时将挡板 (2) 后部继续撬出。
通过略微向上和向下运动，可使前部卡子从挡板 (2) 中松开。
拆下饰板 (2)。
安装说明：

挡板 (2) 的卡钩 (1) 不允许受损或缺失。


安装说明：

卡子 (1) 和 (2) 不允许受损或缺失。


安装说明：

合适安放挡板 (1)，然后使后部嵌入。
用拇指按压拉槽 (2) 使挡板 (1) 前部嵌入。

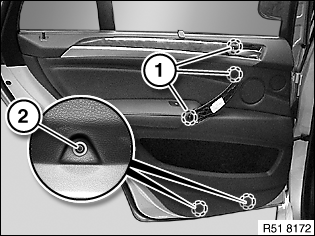

松开螺栓 (1 和 2)。

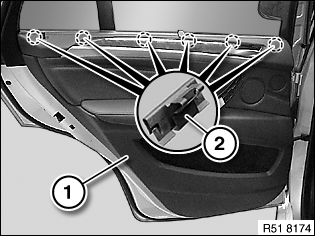

用专用工具 00 9 317将夹子 (2) 处的车门饰板 (1) 松开。
将车门饰板 (1) 上部从夹子 (2) 中松脱。
脱开所有插头连接。
将拉线 (1) 从车门锁 (2) 上取下。
注意！

每次拆卸后都必须更新所有浅蓝卡子 (2)。

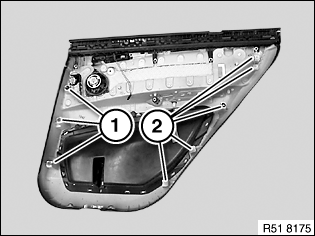

安装说明：

如有必要，更新损坏的夹子 (1)。
所有卡子均装有密封环。
注意卡子的正确安装位置。
1
灰色卡子
2
浅蓝卡子


安装说明：

安装车门饰件后，进行如下操作：
-
打开车门窗玻璃
-
用车辆钥匙进行联锁，
-
检查联锁按钮的拉杆活动是否灵活
-
如有必要，校准连杆

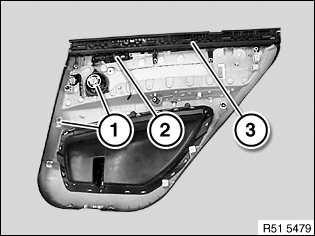

在更新时：
  • 拆下 扬声器 (1)
  • 拆下 装饰条 (2)
  • 拆卸 遮阳卷帘 (3)
