61 21 010
拆卸和安装 (更新) 蓄电池
警告！
注意车辆蓄电池操作的
安全提示
。
注意关于
智能型蓄电池传感器 (IBS)
的提示。
为了保证正确的安全功能和便捷功能，只可安装车辆任务中存储的原装蓄电池 (蓄电池参数和型号)。
注意更换蓄电池的提示
。
注意！
无论如何不要猛力拔下或撬下安全蓄电池接线柱 (SBK)。
需要的准备工作：
拆下
配电盒

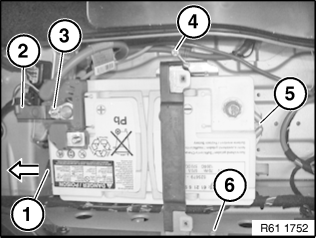

将排气管 (1) 沿箭头方向拔下。
掀开盖板 (2) 并松开螺母 (3)。拧紧力矩
61 21 1AZ
。
将安全蓄电池接线柱 (SBK) 向上拔下，置于一侧并固定。
松开螺栓 (4、6) 并拆下支架。
松开螺栓 (5) 并拆下支架。
将蓄电池从行李箱中向上取出。
安装说明：
注意蓄电池在相应定位件中的正确位置。
注意！
气体泄露导致危险！
安装说明：

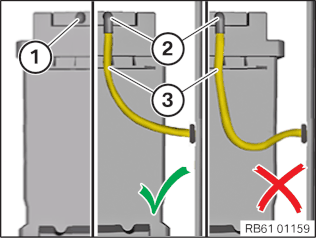

电池有两个通气口：
-
通气口(1)必须用塞子正确封闭。
-
在另一个通气口 (2) 必须正确连接排气管 (3)。
排气管 (3) 必须以向下倾斜的方式敷设至车外！
无虹吸形成！
M 车型安装说明：
蓄电池正极导线不允许敷设在蓄电池后面，否则可能发生碰撞！
蓄电池正极导线不允许位于一体式底盘管理系统支架或接地导线螺栓连接的电缆终端旁！
在更新时：
读取故障代码存储器的故障记忆，如有必要，删除故障代码存储记录
在带有 IBS (智能型蓄电池传感器) 的车辆上
记录蓄电池更换
