33 10 010 拆卸和安装或更新后驱动桥

需要的专用工具：

  • 33 5 120
  • 33 5 122
  • 33 5 125
  • 33 5 200
  • 33 5 206
  • 31 5 220
警告！

有伤害危险！
必须用行李箱张紧带   33 5 206 张紧后驱动桥，以避免输出轴压出时掉落。


注意！

在更换后驱动桥时：
新的后驱动桥未加注后桥齿轮油。
安装后 加注后桥齿轮油。

拆卸和重新安装后驱动桥时，必须更新两个 输出轴径向轴密封环和两个输出轴上的防松环！


需要的准备工作：

  • 拆下 后驱动桥上的传动轴
  • 拆下左侧的 螺旋弹簧
  • 在带有空气弹簧的车辆上： 排空空气弹簧系统


将专用工具   33 5 200 放到修理厂用汽车举升台上。
用专用工具  33 5 200 支撑后驱动桥。

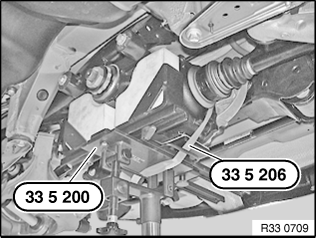

用专用工具  33 5 200 上的张紧带  33 5 206 张紧后驱动桥。
注意！

 33 5 206张紧带 必须伸到输出轴和后驱动桥盖罩之间！


注意！

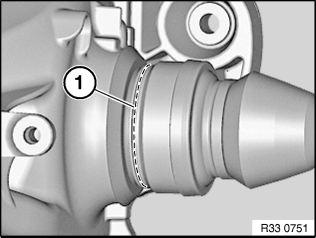

专用工具  33 5 120和  33 5 125 必须插入输出轴的环形槽 (1) 中。

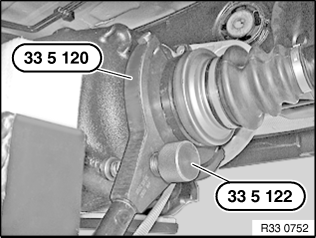

只将左侧输出轴用专用工具  33 5 120 猛然从后驱动桥中压出。为此后驱动桥上的螺栓压块  33 5 122 必须非常合适。
注意！

有损坏危险！
为了避免橡胶支座在拉出螺栓时拉伸，螺栓必须保留在橡胶支座中。

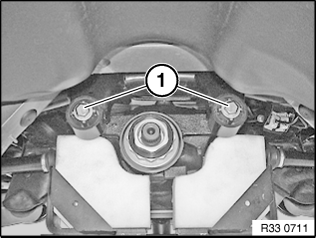

松开螺栓 (1)。
安装说明：

注意文件结尾处的安装顺序，以免在安装时扭曲后驱动桥并因此带来可能的噪音投诉。

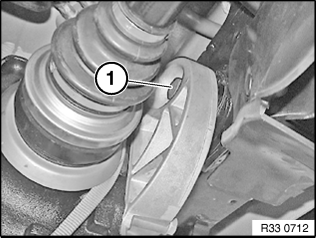

松开螺母 (1) 并向后取出螺栓。
在 E72 中：向前取出螺栓！
安装说明：

注意文件结尾处的安装顺序，以免在安装时扭曲后驱动桥并因此带来可能的噪音投诉。


注意！

有损坏危险！
输出轴无论如何不允许平放在摆臂上。



贴盖输出轴或在摆臂上放抹布。
用专用工具 33 5 200 降低后驱动桥。

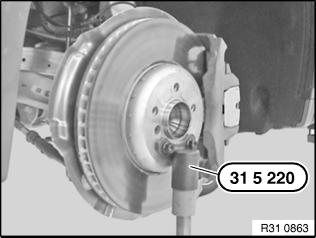

将专用工具 31 5 220 用车轮螺栓固定在 左侧从动法兰上。
将左轮架向上压至少约 10 cm。
将后驱动桥向右下部旋转。

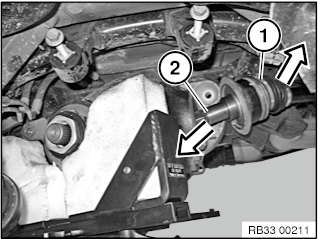

将左侧输出轴 (1) 向后上方按压或弯曲，将驱动法兰 (2) 向前方从后驱动桥中抽出！
将后驱动桥向左转到一边。
将右侧输出轴用专用工具  33 5 120 猛然从后驱动桥中压出。为此后驱动桥上的螺栓压块  33 5 122 必须非常合适。

抽出输出轴并绑到高处。
拆卸后驱动桥。
安装说明：

检查啮合齿，如有必要，更换损坏的部件。

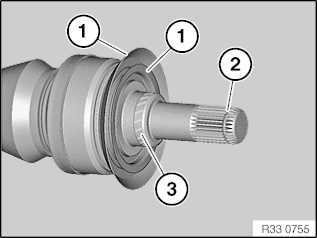

检查防尘盘 (1) 是否损坏，如有必要，进行更新。
更新防松环 (2)。
使用 经过认可的后驱动桥油浸润输出轴的接触面 (3)。


安装说明：

将输出轴插入后驱动桥中。

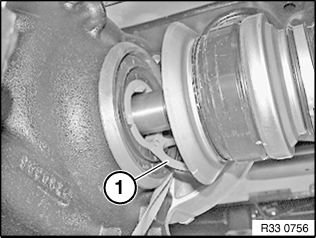

从凸耳 (1) 上拉出装配保护环，直到两个标准断裂位置之一下沉。


注意！

为了确保输出轴在后驱动桥中的正确锁止，必须注意，在敲入输出轴时张紧带   33 5 206 不能位于后驱动桥和防尘盘之间！


安装说明：

用专用工具   33 5 125 和一把橡胶锤子将输出轴敲入后驱动桥中。
必须听见输出轴嵌入后驱动桥中！


安装顺序：
  1. 用修理厂用汽车举升台和专用工具  33 5 200 将后驱动桥安装到后桥架梁上
  2. 将螺栓 (1) 旋入 (不要拧紧)
  3. 从后面插入螺栓并更新螺母 (2) (不拧紧)
    在 E72 中：从前面插入螺栓！
  4. 松开张紧带，降低并移走专用工具  33 5 200
  5. 拧紧螺栓 (1)。
    拧紧力矩  33 17 1AZ
  6. 拧紧螺母 (2)
    拧紧力矩  33 17 2AZ。
装配完成之后：
  • 加注后桥齿轮油或检查油位，如有必要进行校正。
仅在更换时：
  • 使用 BMW 诊断信息系统
    -
    控制单元功能
    执行分动器功能检查（校准）
