11 21 500 更新曲轴 (S63O0)

需要的专用工具：

  • 00 2 010
  • 00 9 120
  • 11 4 350
  • 11 6 251
  • 11 6 252
  • 13 5 020
注意！

曲轴重量约 20 kg。
尖利的壳体边沿 有伤害危险。


需要的准备工作：

  • 拆下 发动机
  • 将发动机安装到 装配架上。
  • 拆下 气缸盖
  • 拆下 减震器轮毂
  • 拆下正时齿轮箱盖（下）。
  • 拆下油底壳
  • 拆下 油泵
  • 拆下 柱塞
  • 拆下 飞轮
  • 拆下 径向密封环
  • 拆下 正时链


安装说明：

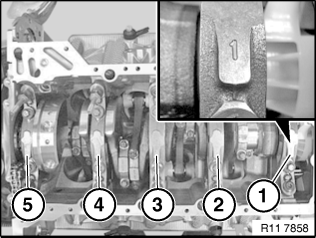

主轴承盖的布置。


所有号码都可从气缸列（5 至 8）上读取（参见箭头）。
主轴承盖（1 至 5）在正时链驱动装置上动力输出侧对面。

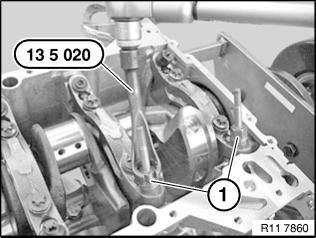

用专用工具 13 5 020 松开油泵定距螺栓（1）。

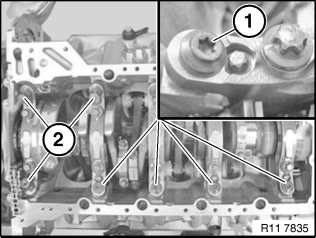

松开主轴承斜螺栓连接（1）。
松开油泵定距螺栓（2）。

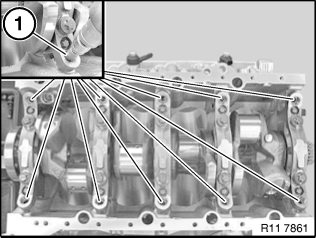

松开所有螺纹支撑套（1）。

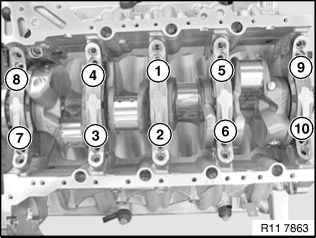

按顺序 10 至 1 松开带肩螺栓（M8）。
按顺序 10 至 1 松开带肩螺栓（M11）。
拆下主轴承盖 1 - 5。
注意！

与另一个人一起拆下曲轴，重量约 25 kg。


取出曲轴，并可靠放置 (固定住以防扭转)。

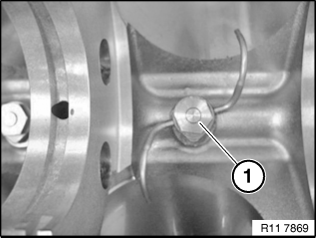

松开喷油嘴（1）的螺栓。
拧紧扭矩： 11 11 8 AZ。
安装说明：

用压缩空气检查喷油嘴（1）是否通畅。

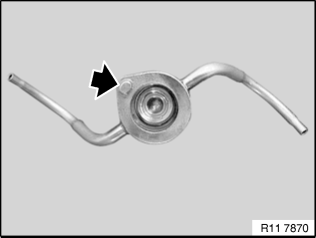

注意在喷油嘴上的固定。


安装说明：

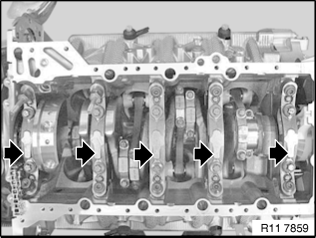

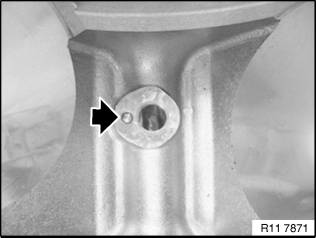

注意在曲轴箱中的固定。


更换 曲轴主轴承轴瓦。
安装说明：

注意主轴承盖的布置。


所有号码都可从气缸列（5 至 8）上读取（参见箭头）。
主轴承盖（1）在正时链驱动装置上动力输出侧对面。
将所有螺纹支撑套略微反向旋转至限位。
安装说明：

用发动机油浸润所有轴承位置。


注意！

与另一个人一起安装曲轴，重量约 25 kg。


装入曲轴。
安放轴承盖（1 至 5）。
定位安放轴承盖 1 至 5。
略微装入所有带肩螺栓（M11）。

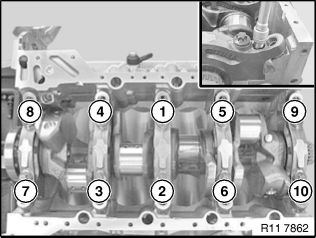

按顺序（1 至 10）固定带肩螺钉（M11）。
安装说明：

为了更好地观察螺栓连接质量，在接合后用耐油铅笔在所有带肩螺栓的螺栓头上划一条线（1）。


检查按角度拧紧。

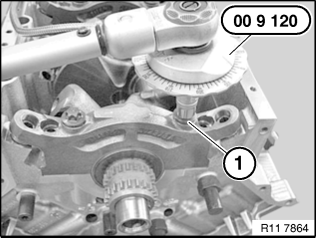

用专用工具 00 9 120 固定螺栓（1）。
拧紧扭矩： 11 11 1AZ。
略微装入所有带肩螺栓（M8）。
按顺序（1 至 10）固定带肩螺钉（M8）。
安装说明：

为了更好地观察螺栓连接质量，在接合后用耐油铅笔在所有带肩螺栓的螺栓头上划一条线（1）。


检查按角度拧紧。

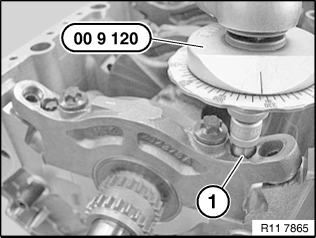

用专用工具 00 9 120 固定螺栓（1）。

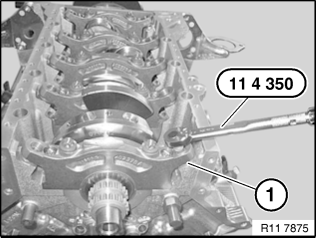

用专用工具 11 4 350 固定所有螺纹支撑轴套（1）。
拧紧扭矩： 11 11 3 AZ。
固定主轴承斜螺栓连接（1）。
拧紧扭矩： 11 11 4 AZ。
固定油泵定距螺栓（2）。
拧紧扭矩： 11 11 5 AZ。
检测曲轴的 摩擦系数。

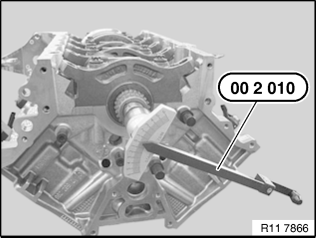

用专用工具 00 2 010 确定曲轴的 起动转矩。
用专用工具 00 2 010 旋转位于中心螺栓上的曲轴。
如果起动转矩过高，则需要修正 轴承间隙。

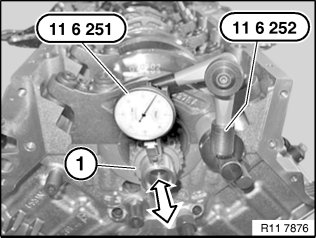

用磁性座将专用工具 11 6 252 固定在曲轴箱上。
将曲轴沿箭头方向往前移动至极限位置。
将专用工具 11 6 251 置于零。
沿箭头方向往后移动曲轴（1）并测量数值。
检测 轴向间隙。
装配好发动机。
