37 13 ... 拆卸和安装或更新双向马达 / 后桥的高压管路 (前部)

需要的专用工具：

  • 37 1 151
警告！

吸入机油 有中毒的危险！
眼睛和皮肤接触机油 有伤害危险！



注意！

注意保持绝对清洁。不允许让污物进入液压系统！


回收：

用合适的容器收集液压油并妥善处理！


需要的准备工作：

  • 拆下 燃油箱底部保护板
  • 拆下 右侧底板饰件


注意！

在拆卸后必须立即在高压管路和阀体接口上安装合适的密封塞！


用专用工具  37 1 151 松开前桥双向马达的高压管路 (1、2) 的带孔螺栓。
用专用工具  37 1 151 松开后桥双向马达的高压管路 (3、4) 的带孔螺栓。
注意！

在组装时必须注意，每次只从要安装的高压管路上拆下密封塞！
不要损坏高压管路的密封面！



提示：

注意高压管路的铺设应无应力，与旁边的部件要有足够的距离。


高压管路的安装顺序：
  1. 安装高压管路 (3、4)
    拧紧力矩 37 14 14AZ。
  2. 安装高压管路 (1、2)
    拧紧力矩 37 14 13AZ。
安装说明：

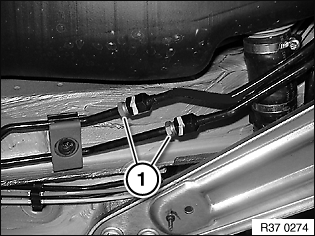

检查导线架 (1) 的位置，如有必要，进行校正。


松开带孔螺栓 (1)。
用合适的密封塞封闭高压管路。
安装说明：

拧紧力矩 37 14 15AZ。


打开支架 (1) 并取出高压管路。
安装说明：

更新损坏的支架。


装配完成之后：
  • 加注 液压系统 并排气
  • 检查管路连接处的泄漏情况
  • 进行 动态行驶稳定装置的试运转
