34 11 000 拆卸和安装或更换两个前部盘式制动器 (4 活塞 Brembo) 的制动摩擦片

需要的专用工具：

  • 34 1 050
  • 34 1 280
  • 2 352 960
注意！

  • 制动摩擦片磨损传感器：在拆卸之后必须更换(制动摩擦片磨损传感器已经失去在制动摩擦片中的稳固性)。
  • 定位销和横弹簧：推荐在车辆使用长于48个月之后更换止动弹簧！
为了避免损坏表面涂层，尽量不要用机械方式清洁制动钳支架上的制动摩擦片导向面，而要用 BMW TI 的制动器清洁剂清洁。使用号码为 83 19 2 154 780 产品清洁并用制动摩擦衬块膏 BMW Tl。号码 83 19 2 158 851 (3 克) 或号码 83 19 2 158 852 (100 克) 涂抹。
使用毛刷将制动摩擦衬块膏涂抹在标记的区域！
注意有关制动摩擦衬块膏涂覆在制动摩擦片和制动器支架上的规定！


需要的准备工作：

  • 拆下 前轮。
  • 拆下 制动摩擦片磨损传感器。


注意！

安装的制动摩擦片还可能通过粘结层粘贴在制动器活塞上！
从制动器活塞上松开制动摩擦片后必须更新制动摩擦片，防止与不能再次粘贴的摩擦片混淆！
不允许重复使用！
未粘贴的制动摩擦片可以重复使用。

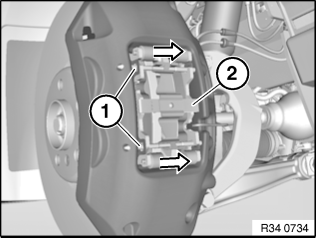

沿箭头方向取出定位销 (1)。
取下止动弹簧 (2)。
安装说明：

按压定位销 (1) 至极限位置。

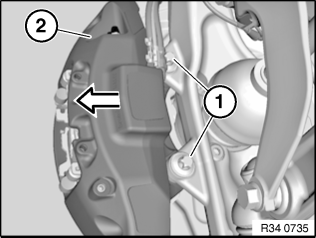

松开螺栓 (1)，向下取下制动钳 (2)。
注意！

将制动钳捆扎在高处，不要让其悬挂在制动软管上。


安装说明：

更新螺栓 (1)。
拧紧力矩  34 11 2AZ。

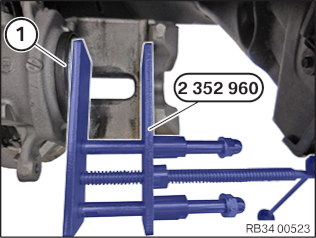

将制动摩擦片和柱塞用专用工具 2 352 960 向回压。
注意！

在压回柱塞时：
-
注意观察制动储液罐内的制动液面高度，因为溢出的制动液会损坏漆面。


安装的制动摩擦片仍可能通过粘结层粘贴在制动器活塞上！

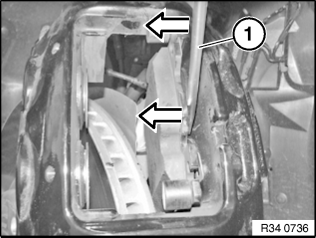

沿箭头方向用螺丝起子 (1) 从制动器活塞上压出制动摩擦片。
注意！

将螺丝起子 (1) 放在两个制动器活塞之间！
不要损坏表面涂层！
不得重复使用粘贴的制动摩擦片！
未粘贴的制动摩擦片可以重复使用！


检测制动盘最小厚度：
-
将专用工具 34 1 280 安装在区域 (1) 内的三个测量点上并进行测量。
-
比较测量结果，并将最小值与 标准值进行比较。
注意！

只有当制动盘厚度大于 制动盘最小厚度时，才允许安装新的制动摩擦片。


注意！

如果要在一个用过的制动盘上安装新的制动摩擦片，必须注意以下问题：
  • 将区域 (1) 中的边缘稍许倒角（尺寸 A 最大可为 1 mm）。


此操作步骤适用于所有后续介绍的制动系统！

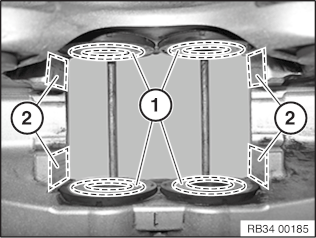

用制动器清洁剂清洁制动器活塞的接触面（1），然后薄薄地涂抹制动摩擦衬块膏。
为了避免损坏表层， 尽量不要用机械方式清洁制动钳支架上的制动摩擦片导向面 (2)。用制动器清洁剂清洁导向面（2），然后薄薄地涂抹制动摩擦衬块膏。
用制动器清洁剂清洁内侧和外侧两个导向面（2），然后薄薄地涂抹制动摩擦衬块膏！

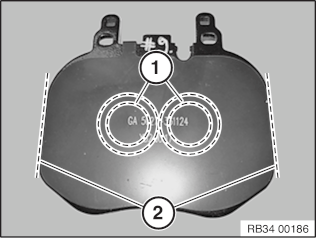

在两侧区域（1 和 2）内的接触面上涂覆一层制动摩擦衬块膏。

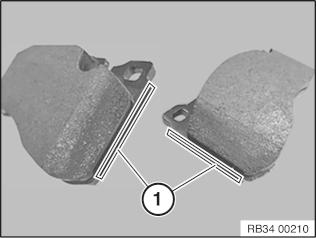

给区域 (1) 两侧的制动摩擦片接触面薄薄地涂抹制动摩擦衬块膏。
提示：

在维修工作结束后：
-
制动踏板数次踩到底，使制动摩擦片与制动盘贴合。
-
在安装前后桥上新的制动摩擦片时必须使制动液面高度至 ”MAX (最大)” 标记处。
-
注意关于 新制动盘 / 制动摩擦片磨合制动的提示。
-
在更换制动摩擦片后按工厂规定复位 CBS 显示器！
