11 34 552 拆卸和安装或更换所有气门 (S63)

需要的专用工具：

  • 11 4 480
  • 11 8 840
  • 11 9 006
  • 11 9 008
需要的准备工作：

  • 拆下左侧气缸盖
  • 拆下右侧气缸盖
  • 拆下 凸轮轴


将气缸盖 (1) 安装在专用工具 11 9 000 上。
将专用工具 11 9 008上的专用工具 11 9 006准备好。
将专用工具 11 9 006与硅酮垫定位在气缸盖上。
沿箭头方向移动锁止件 (1) 并通过偏心轴预紧。

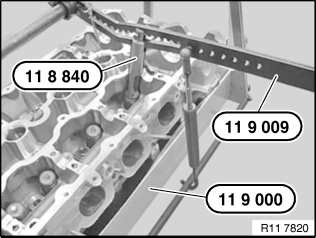

用专用工具 11 8 840 向下压气门弹簧。
用一块磁铁拆下气门锁片 (1)。
将气门弹簧和气门锁片有序地放置在专用工具 11 4 480上。
注意！

可能误装配。
错误的安装会导致气门弹簧断裂。

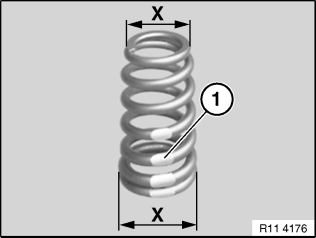

彩色标记 (1) 通常在气门弹簧的底端。
对于正确地安装气门弹簧来说，起决定作用的仅是直径。
安装气门弹簧时，大的直径端指向下部弹簧座。


结构图：
(1)
阀门
(2)
下部带弹簧座的气门杆密封件
(3)
气门弹簧
(4)
上部弹簧座
(5)
气门锁片
从气缸盖上松开专用工具 11 9 006。
拆下所有气门并有序地放置在专用工具 11 4 480上。
装配好发动机。
