33 32 131 拆卸和安装 (更新) 一个转向节 / 轮架
拆下 后轮。
注意！

为了避免松开带肩螺母时损坏螺纹，将防扭转装置扩开足够程度！

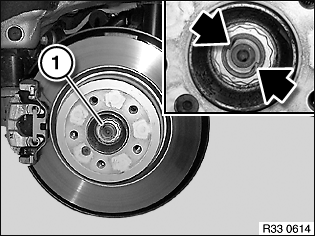

松开带肩螺母 (1)，为此激活驻车制动器。
安装说明：

更新带肩螺母，只在带肩螺母 / 车轮轴承的接触面上略微涂油并拧紧。
轴颈的或带肩螺母的螺纹上不允许有油。
拧紧力矩  33 41 1AZ。
通过按形状敲击输出轴平面部分来固定带肩螺母。


拆下 手制动器制动蹄的扩张锁止器。
从轮架中取出手制动器拉线 (参见 伺服马达 (EMF))。
拆下 车轮轴承 (不要拉出从动法兰)。
拆下 轮架上的脉冲传感器。
张紧 后部螺旋弹簧 (并保留在车辆上)。
注意！

  • 安装前检查脉冲传感器的传感器探测头和导线有无外观损坏，如有必要，进行更新。


带自调标高悬架控制系统的车型：
使 空气弹簧系统退出工作状态并排空。
注意！

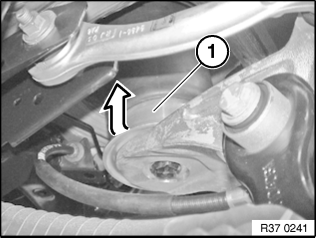

拆卸空气弹簧下部件 (1) 时不允许使用任何工具！



将空气弹簧下部件 (1) 手工向前 / 向一侧倾斜。
安装说明：

将空气弹簧下部件 (1) 手工压入轮架中，直至听到其嵌入。


注意！

固定住轮架以防脱落！


拆下 连接导杆。
拆下 轮架上的导向臂。
拆下 轮架上的上部横向摆臂。

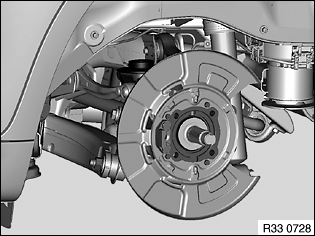

拆下轮架。
在更新时：
改装 制动器支架 / 制动保护板。
注意！

为了避免螺旋弹簧跳出，注意弹簧垫板的正确安装！

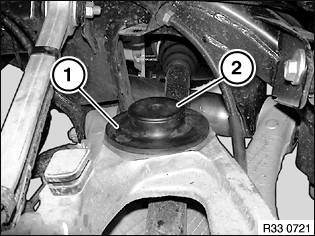

改装下部弹簧垫板 (1)。 为此用合适的工具取出上部件 (2)。
装配完成之后：
  • 激活 空气弹簧系统并加注
  • 调整 驻车制动器
  • 仅在更新时： 进行 底盘测量
