27 10 070 更新后部分动器上的输出法兰 (ATC700)
注意！

该工作结束后检查 齿轮油油位，如有必要，进行补充。
对于该分动器仅允许使用 许可的齿轮油。


提示：

  • 拆卸输出法兰的工作步骤与更新 径向密封环相同


安装说明：

  • 安装输出法兰前必须确定新间隔垫圈的厚度

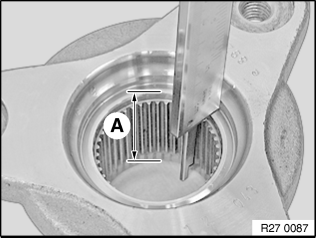

确定并记下以前的和新的输出法兰尺寸 A。

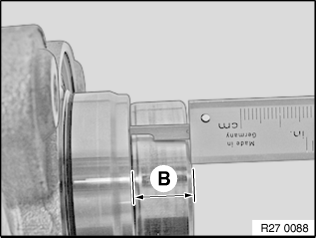

确定并记下以前的和新的输出法兰尺寸 B。

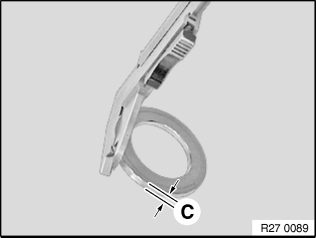

确定以前的间隔垫圈厚度尺寸 C。
安装说明：

计算新间隔垫圈的厚度：
  1. 将以前的输出法兰尺寸 A 与以前的间隔垫圈尺寸 C 相加
    接着从以前的结果 A+C 中减去以前的尺寸 B
  2. 从新输出法兰的尺寸 A 中减去尺寸 B
  3. 接着从第 1 步的结果中减去第 2 步的结果。
