31 60 ... 拆卸和安装 Low Profile 带箍的提示

需要的专用工具：

  • 31 5 200
注意！

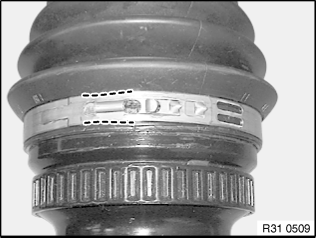

在拆卸时，Low Profile 带箍 (点划线) 被拉伸，因此不允许重复使用！


拆卸：

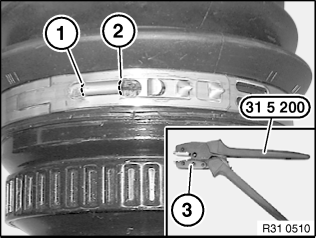

将专用工具  31 5 200 安放在凸耳 (1、2) 上。
提示：

同时必须注意，专用工具的活动支脚 (3) 要安放在凸耳 (1) 上。


用专用工具  31 5 200 挤压 Low Profile 带箍，直到带箍两端 (1) 抬起。
松开专用工具并拆下 Low Profile 带箍。
装配：

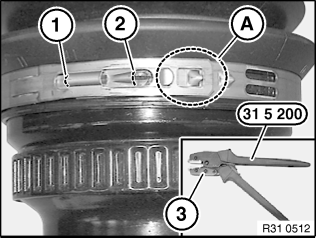

将 Low Profile 带箍在安装位置 (A) 处安放到橡胶防尘罩上。
将专用工具  31 5 200 安放在凸耳 (1、2) 上。
提示：

同时必须注意，专用工具的活动支脚 (3) 要安放在凸耳 (1) 上。


检查橡胶防尘罩和 Low Profile 带箍的位置，如有必要进行校正。

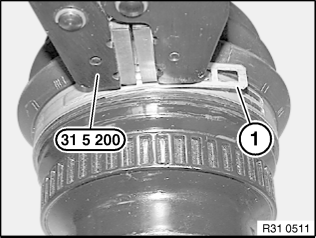

用专用工具  31 5 200 挤压 Low Profile 带箍，并按上带箍两端 (1)。
松开并拆下专用工具。

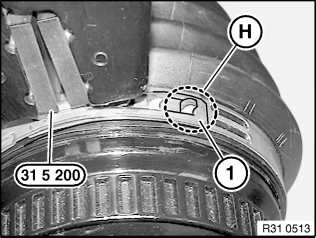

检查搭钩锁止件 (H)，如有必要，用新的 Low Profil 带箍重复上述过程。
