34 21 200 拆卸和安装 / 更新两个后部盘式制动器的制动摩擦片 (Teves 浮式制动钳)

需要的专用工具：

  • 34 1 050
  • 34 1 280
注意！

  • 制动摩擦片磨损传感器 ： 在拆卸之后必须更换(制动摩擦片磨损传感器已经失去在制动摩擦片中的稳固性)。
  • 定位销和横弹簧：推荐在车辆使用长于48个月之后更换止动弹簧！
为了避免损坏表面涂层，尽量不要用机械方式清洁制动钳支架上的制动摩擦片导向面，而要用 BMW TI 的制动器清洁剂清洁。使用号码为 83 19 2 154 780 产品清洁并用制动摩擦衬块膏 BMW Tl。 号码 83 19 2 158 851 (3 克) 或号码 83 19 2 158 852 (100 克) 涂抹。

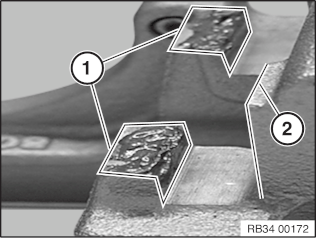

使用毛刷将制动摩擦衬块膏涂抹在标记的区域！
注意在制动摩擦片和制动器支架上涂抹制动摩擦衬块膏的相关规定!


需要的准备工作：

  • 拆下车轮。
  • 拆下 制动摩擦片磨损传感器。


取出止动弹簧 (1)。
去除盖塞 (1)。

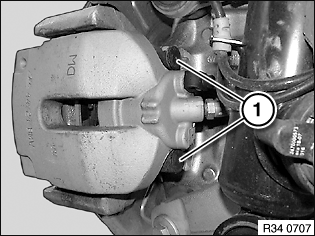

松开导向螺栓 (1)。

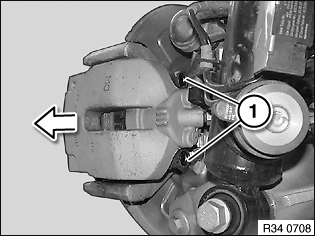

向后拔出制动钳。
注意！

将制动钳捆扎在高处，不要让其悬挂在制动软管上。


安装说明：

拧紧力矩 34 21 4AZ。
清洁导向螺栓，不要涂油脂。
检查螺纹。
更新非完好无损的导向螺栓。


注意！

当压下活塞时，注意制动储液罐的制动液液位。
溢出的制动液会破坏油漆。

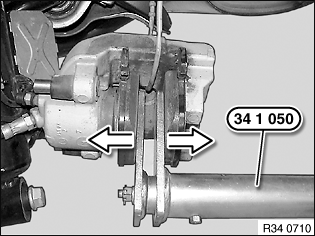

用专用工具 34 1 050 把柱塞完全向回压 。
注意！

标出已经跑合过的摩擦片。
如果制动摩擦片一侧磨损，不需要更换。

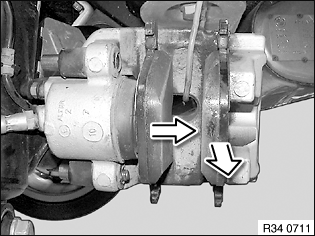

拆下外制动摩擦片。
内制动摩擦片与弹簧位于柱塞中。
清洁制动摩擦片。
不要给制动摩擦片背面涂油脂。
检测制动盘最小厚度：
-

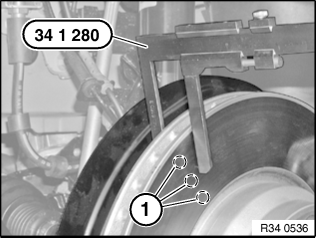

将专用工具 34 1 280 安装在区域 (1) 内的三个测量点上并进行测量。
-
比较测量结果，并将最小值与 标准值进行比较。
注意！

只有当制动盘厚度大于 制动盘最小厚度时，才允许安装新的制动摩擦片。


注意！

如果要在一个用过的制动盘上安装新的制动摩擦片，必须注意以下问题：

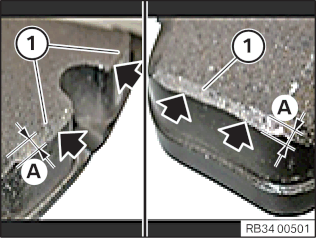

  • 将区域 (1) 中的边缘稍许倒角（尺寸 A 最大可为 1 mm）。


此操作步骤适用于所有后续介绍的制动系统！
检查防尘套的损坏情况，如有必要，进行更新。

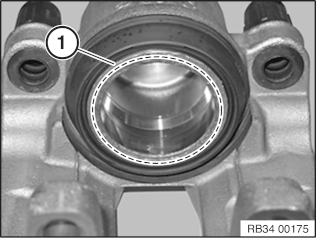

用制动器清洁剂清洁制动器活塞的接触面 (1)，然后薄薄地涂抹制动摩擦衬块膏。
注意！

防尘罩不准接触制动摩擦衬块膏，否则会引起防尘密封圈膨胀。


用制动器清洁剂清洁锤形头/制动钳壳体的接触面 (1)，然后薄薄地涂抹制动摩擦衬块膏。
用制动器清洁剂清洁制动钳的接触面 (1)，然后薄薄地涂抹制动摩擦衬块膏。

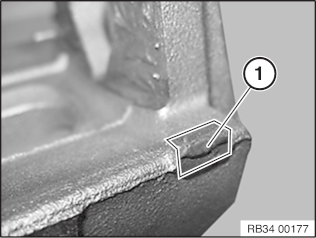

为了避免损坏表层， 尽量不要用机械方式清洁制动钳支架上的制动摩擦片导向面 (1)。用制动器清洁剂清洁导向面 (1)，然后薄薄地涂抹制动摩擦衬块膏。

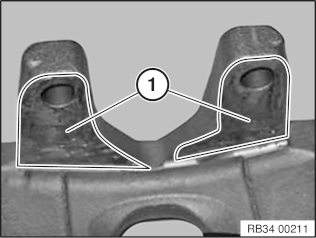

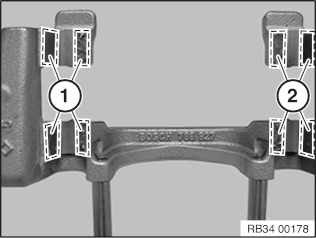

为了避免损坏表面涂层，尽量不要用机械方式清洁制动钳支架上的制动摩擦片 导向面（1 和 2）。用制动器清洁剂清洁导向面（1 和 2），然后薄薄地涂抹制动摩擦衬块膏。

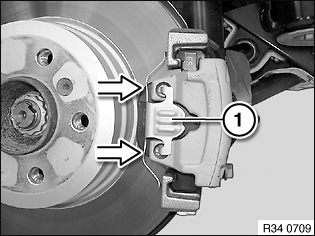

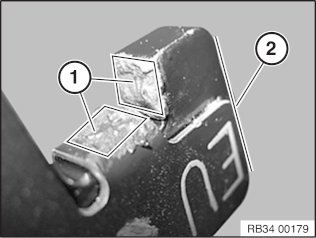

给区域（1 和 2）中内部制动摩擦片的锤形头薄薄地涂抹制动摩擦衬块膏。
给区域（1 和 2）中外部制动摩擦片的锤形头薄薄地涂抹制动摩擦衬块膏。
提示：

操作结束后：
-
制动踏板数次踩到底，使制动摩擦片与制动盘贴合。
-
在安装前后桥上新的制动摩擦片时必须使制动液面高度至 ”MAX (最大)” 标记处。
-
注意关于 新制动盘 / 制动摩擦片磨合制动的提示。
-
如有必要，在更换制动摩擦片后按工厂规定复位 CBS 显示器！
