REP-更新所有曲轴主轴承轴瓦 (S63O0) (REP-REP-RAE7111S63-1121531

需要的专用工具：

00 2 590

00 9 120

11 6 251

11 6 252

注意！

尖利的壳体边沿有伤害危险。

需要的准备工作：

拆卸曲轴

提示：

主轴承盖 1 至 5 已用冲制数字标明。

注意！

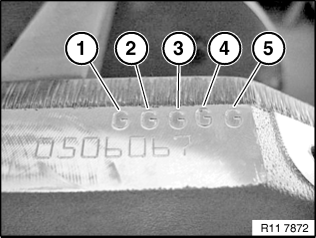

旧轴瓦分类。

允许混合安装旧和新轴瓦标记。

这些字母标明各轴承位置 1 至 5 的轴瓦分类 (主轴承盖)。

左侧第一个字母表示正时链驱动装置上前部第一个轴承位置。

曲轴 1 至 5 上的颜色分配，不带润滑槽的轴瓦。

Y= 黄色

G= 绿色

V= 紫色

注意！

旧轴瓦分类。

这些字母标明曲轴箱中轴承位置 1 至 5 的轴瓦分类，在变速箱侧的 V 形室中。左侧第一个字母表示正时链驱动装置上前部第一个轴承位置。

曲轴箱 1 至 5 中的颜色分配，带润滑槽。

Y= 黄色

G= 绿色

V= 紫色

注意！

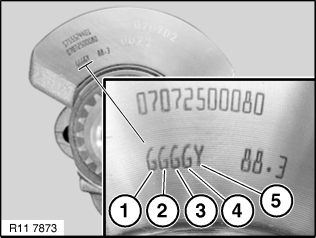

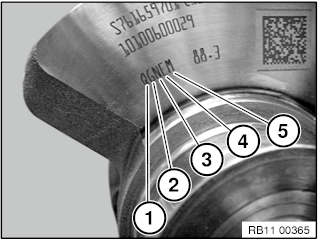

在更换新曲轴时：轴瓦分类。

曲轴的这些字母标明了主轴承盖中各轴承位置 1 至 5 的轴瓦分类。

左侧第一个字母表示正时链驱动装置上前部第一个轴承位置。

曲轴 1 至 5 上的颜色分配。

编号(3)是一个推力轴承。

不带润滑槽的曲轴轴承盖轴瓦

A

B

C

D

E

G

H

I

K

M

N

P

Q

R

S

T

U

W

X

Z

黄色

绿色

紫色

注意！

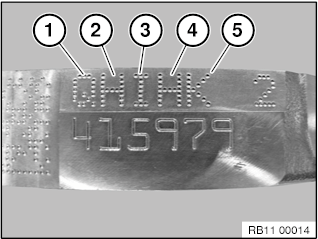

在更换新曲轴箱时：轴瓦分类。

曲轴箱的这些字母标明曲轴箱中各轴承位置 1 至 5 的轴瓦分类。

左侧第一个字母表示正时链驱动装置上前部第一个轴承位置。

曲轴 1 至 5 上的颜色分配。

轴承位置 3 是推力轴承。

带润滑槽的曲轴箱轴瓦

A

B

C

D

E

G

H

I

K

M

N

P

Q

R

S

T

U

W

X

Z

黄色

绿色

紫色

安装说明：

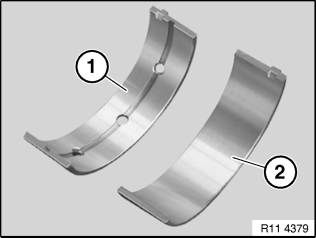

将带润滑槽的主轴承轴瓦 (1) 装入曲轴箱中。

将不带润滑槽的主轴承轴瓦 (2) 装入主轴承盖中。

提示：

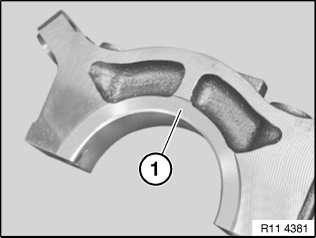

主轴承盖的编号 3 可从推力轴承止推垫片的表面 (1) 上识别出来。

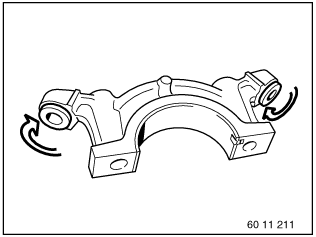

在主轴承盖中反向旋转螺纹支撑套。

将主轴承盖的所有带肩螺钉 (M11) 按顺序 1 至 5 用拧紧扭矩拧紧。

拧紧扭矩 11 11 1AZ。

用带角度器的专用工具 00 9 120 拧紧主轴承盖的所有带肩螺钉 (M11)。

提示：

主轴承盖的主轴承螺栓原则上要更换成新的主轴承螺栓。

不要洗去螺栓涂层。

注意！

有破裂危险！

盲孔中不允许有机油。

安装曲轴。

用塑料锤小心地敲打曲轴前部和后部，以便对正推力轴承 (不要损坏曲轴)。

将专用工具 11 6 252 用磁铁底座固定在曲轴箱上。

定位专用工具 11 6 251 。

主轴承的拧紧力矩：

检测轴向间隙。

如有必要，检查止推轴瓦、曲轴和曲轴箱。

装配好发动机。
