37 20 001 拆卸和安装或更新动态行驶稳定装置的阀体

需要的专用工具：

  • 13 5 020
  • 37 1 151
  • 37 1 152
警告！

吸入机油 有中毒的危险！
眼睛和皮肤接触机油 有伤害危险！



注意！

注意保持绝对清洁。不允许让污物进入液压系统！


提示：

在各种保修情况下，即使没有故障代码存储记录，也必须把故障代码存储器故障记忆的打印记录附在损坏的部件上。此外，必须用 (新零件的) 护罩密封阀体开口。


需要的准备工作：

  • 从液压油箱中抽出液压油并妥善处理。
  • 部分拆下 右前轮罩盖板 (后部件)
  • 拆下 右侧底板饰件


拆下阀体：
脱开插头连接 (1) 并将电线束露出至阀体。

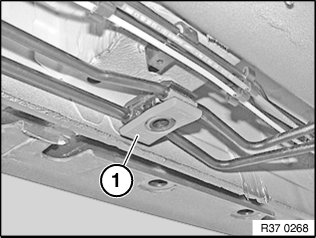

松开螺纹销 (1)，打开支架并将液压管路挂到一侧。
打开支架 (1) 并将后桥双向马达的控制管路取出。
注意！

在拆卸后必须立即在液压管路和阀体接口上安装合适的密封塞！


用专用工具  37 1 151 松开前桥双向马达的控制管路 (1、2) 的带孔螺母。
用专用工具  37 1 151 松开后桥双向马达的控制管路 (3、4) 的带孔螺母。
用专用工具  13 5 020 松开高压管路 (5) 的带孔螺母。
用专用工具  37 1 152 松开回流管路 (6) 的带孔螺母。

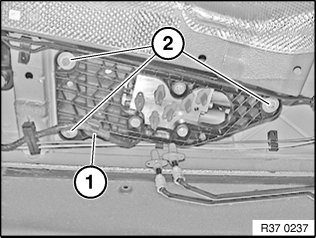

松脱电线束 (1)。
松开螺母 (2) 并拆下阀体。
安装阀体：
更换自锁螺母。
将阀体用新螺母 (2) 安装到车身上。
拧紧力矩  37 14 10AZ。
将电线束 (1) 固定在底板上。
注意！

在组装时必须注意，每次只从要安装的管路上拆下密封塞！
不要损坏液压管路的密封面！



提示：

注意液压管路的铺设应无应力，与旁边的部件要有足够的距离。


液压管路的安装顺序：
  1. 安装控制管路 (3、4)
    拧紧力矩 37 14 14AZ。
  2. 安装高压管路 (5)
    拧紧力矩 37 14 11AZ。
  3. 安装回流管路 (6)
    拧紧力矩 37 14 12AZ。
  4. 安装控制管路 (1、2)
    拧紧力矩 37 14 13AZ。

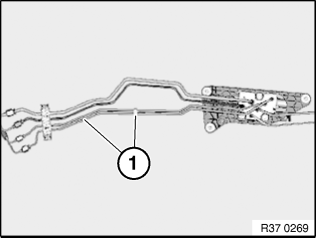

检查管夹 (1) 的位置，如有必要，进行校正。
更新螺纹销 (1)。
将液压管路装入支架中，并将支架用螺纹销 (1) 锁闭。
拧紧力矩 37 14 22AZ。
将控制管路装入支架 (1) 中，然后将支架锁闭。
提示：

更新损坏的支架。


插上插头连接 (1) 并将电线束敷设至阀体。
装配完成之后：
  • 加注 液压系统 并排气
  • 检查管路连接处的泄漏情况
  • 进行 动态行驶稳定装置试运转
