31 12 004 拆卸和安装/更新左或右下部横向摆臂

需要的专用工具：

  • 31 2 240
  • 31 2 247
  • 31 5 220
提示：

如果将下部横向摆臂从前桥架梁上松开，则装配后必须进行一次底盘测量。


需要的准备工作：

  • 拆下 前轮
  • 拆下 转向器的下部侧面盖板

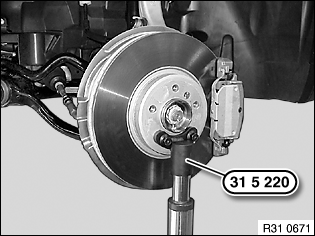

将专用工具   31 5 220 用车轮螺栓固定在从动法兰上。
用专用工具  31 5 220和修理厂用汽车举升台支撑住摆动轴承。
松开螺母 (1)，拆下螺栓 (2)。
安装说明：

更新螺栓和螺母。
注意螺栓的插入方向。
将螺栓连接 在标准状态下拧紧。
拧紧力矩  31 12 7AZ。


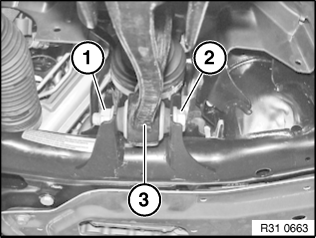

松开螺母 (1)。
取出螺栓 (2) 并将横向摆臂 (3) 从前桥架梁上拆下。
安装说明：

注意螺栓的插入方向。
更新自锁螺母。
将螺栓连接 在标准状态下拧紧。
拧紧力矩  31 12 3AZ。


注意！

不得用冲击工具将横向摆臂从摆动轴承上松开！
注意专用工具是否正确定位在摆动轴承的钢衬套上！ 如果钢衬套自行移动，则必须更新摆动轴承。
不得损坏横向摆臂的橡胶防尘罩！
必须避免从轴颈中拔出不锈钢环！

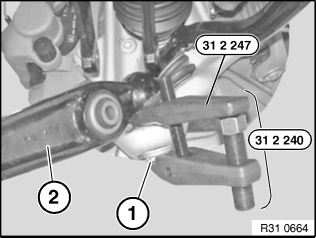

将螺母 (1) 松开二至三个螺距。
如有必要，将下部件 31 2 242 更换为下部件  31 2 247。
将横向摆臂 (2) 用专用工具  31 2 240从摆动轴承中顶出。
拧下螺母 (1) 并将横向摆臂 (2) 从摆动轴承上拆下。
安装说明：

保持横向摆臂在摆动轴承上的连接洁净、无油和无油脂。
更新自锁螺母。
拧紧力矩  31 12 4AZ。


装配完成之后：
  • 进行 底盘测量
  • 进行 主动转向控制的调整
  • 如果是电气转向器，请学习使用 软件转向止动
  • 进行 转向角传感器匹配
