11 66 000 拆卸和安装或更新真空泵 (S63)
注意！

安装说明：
由于发动机密封件和失压的制动助力装置有损坏危险，应确保发动机起动前所有真空管路已连接。


真空泵安装在气缸盖 1 至 4 进气凸轮轴后部。
需要的准备工作：

  • 多次踩制动踏板，以使制动助力器卸压。
  • 拆下右侧 废气触媒转换器。
  • 拆下右侧隔热板。
  • 松开真空泵上的真空管路。

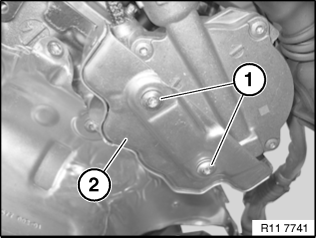

松开螺栓 (1)。
拆下隔热板 (2)。
拔出真空软管。

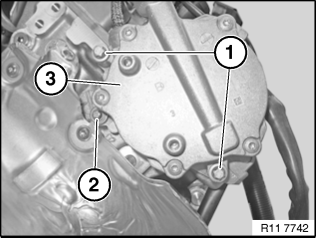

松开螺栓 (1)。
提示：

螺栓 (1) 已固定住以防脱落。


松开螺栓 (2)。
拆下真空泵 (3)。

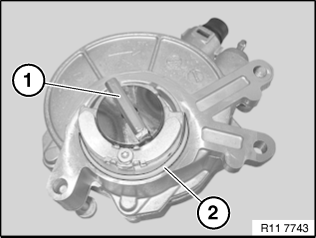

驱动机构 (1) 必须在安装前转入正确位置。
安装说明：

更新密封环 (2)，为便于装配，在密封环上涂油脂。


安装说明：

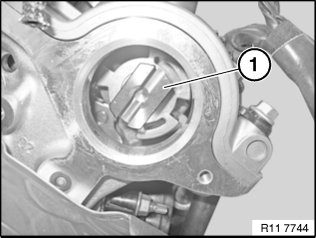

将真空泵驱动机构与进气凸轮轴凹槽 (1) 对准。
最好在垂直对准凹槽 (1) 时安装真空泵。



对 DME 进行功能检查。
检查真空泵的密封性和功能。
