36 10 713 检查装载在平衡校正仪上的车轮是否出现端面和径向跳动 (车轮已拆下)

需要的专用工具：

  • 36 1 030
  • 36 1 031
  • 36 1 032
  • 36 1 033
  • 36 1 034
  • 36 1 035
  • 36 1 036
需要的准备工作：

  • 拆下车轮。


把车轮安装在平衡校正仪上。
为了防止产生轮胎安装位置错误，必须使用以后车轮安装在汽车上的同样方式把车轮安装在平衡校正仪上 (气门向下)。
使用相关平衡校正仪制造商的合适的车轮中心对中件。
  1. 基础法兰
  2. 车轮中心对中件
  3. 型号法兰
  4. 夹紧螺母
参见车间设备和规划资料。
使用专用工具  36 1 030来检测。

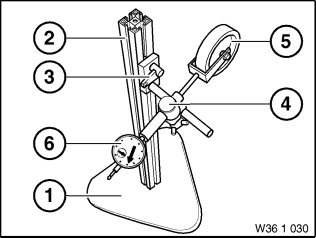

专用工具  36 1 030由下列部分组成：
(1)
设备脚  36 1 031
(2)
带夹紧件的柱  36 1 032
(3)
带夹紧件的支架  36 1 033
(4)
夹紧件  36 1 034
(5)
卷辊  36 1 035
(6)
千分表  36 1 036

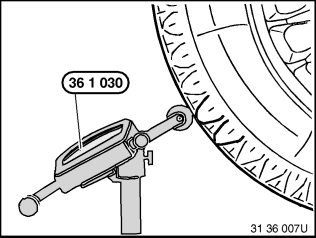

把专用工具  36 1 030安装到轮胎胎面上。
用手旋转车轮，测量最大的 轮胎径向跳动，
提示：

测量装置必须垂直于轮胎胎面。

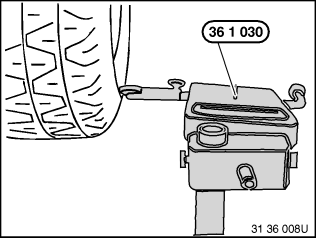

把专用工具  36 1 030安装到轮胎侧面上。
用手旋转车轮，测量最大的 轮胎端面跳动，
提示：

测量装置必须垂直于轮胎侧面。
决不要测量轮胎上印有文字说明的部分！
如有必要， 检查盘式轮辋 (轮辋) 的径向跳动和端面跳动。
