61 13 ... 安装用以加装 / 维修的梳齿连接器

需要的专用工具：

  • 61 9 040
  • 61 9 041
  • 61 9 042
提示：

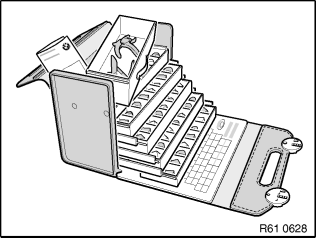

车载电气系统修理分类 IV 包括借助梳齿连接器进行加装和维修所需要的专用工具和零件。
箱子不能再订购。导线束修理用的零件可通过 BMW 零件部订购。
  • 参见维修信息：
    SI 02 04 07 341
专用工具：
  • 专用工具 61 9 040

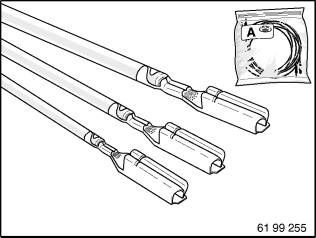

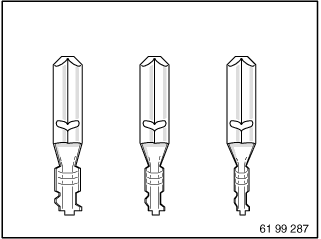

根据导线截面选择触头套管（至 4 mm 2）。
或者：
选择梳齿连接器的触头套管（至 2.5 mm 2）。
在确定的位置上割断导线束中的线环。
剥去导线两端的绝缘层。
参见维修说明：

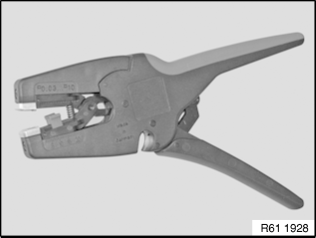

剪断导线并剥去绝缘层。

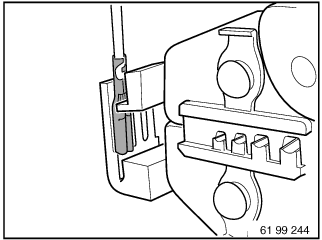

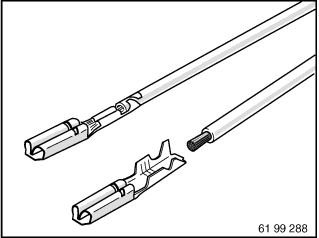

在导线的两端压接触头套管。
参见维修说明：

压紧止动片。


提示：

在使用触头套管修理套件时，参见维修说明：
用以维修插头连接的对接器。

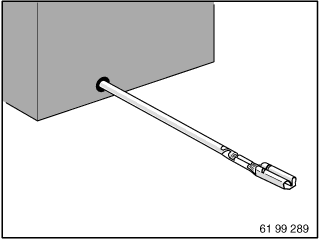

同样将触头套管与加装的连接导线压接在一起。

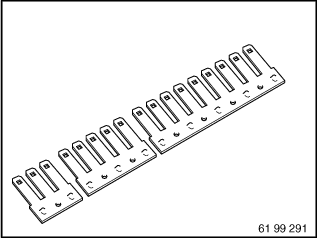

剪断梳齿连接器需要的芯数。

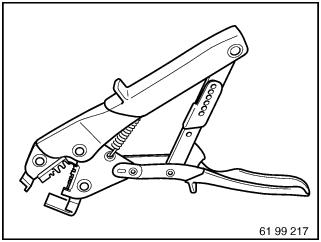

为将触头套管推到梳齿连接器，可以组合使用专用工具 61 9 041 (夹钳) 和 61 9 042 (嵌模)。
参见维修说明：

导线束修理用专用工具。

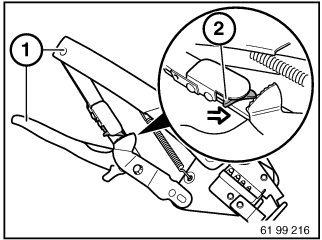

解锁专用工具 61 9 041：
轻轻地压紧手柄 (1) 并且按箭头方向推释放杆 (2)。
或：
紧紧地把手柄握到底，钳子自动地松开。

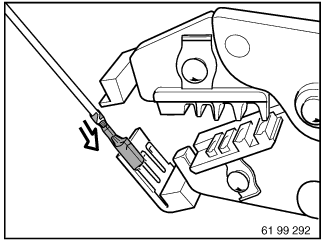

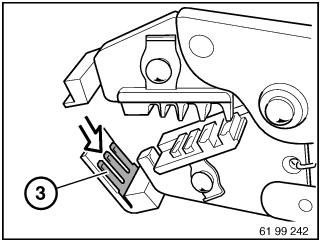

将准备好的梳齿连接器 (3) 装入专用工具 61 9 041 / 61 9 042 中，

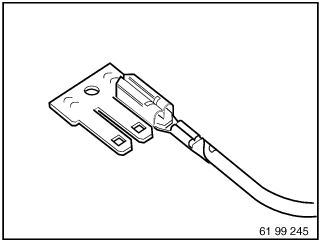

把带触头套管的导线插入梳齿连接器。
压紧钳子，使得触头套管完全滑到底。
注意！

一旦触头套管被滑入，就不再允许从梳齿连接器上拔出或重新使用。


为形成电位分路，推上其他触头套管。

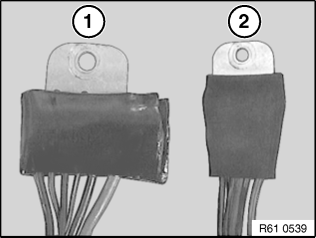

在潮湿区域安装（发动机室，轮罩）：
在两侧放置密封材料，并压入触头 (1)。
安装收缩软管并用暖风机 (约 250 °C) 加热 (2)。
提示：

注意梳齿连接器与固定点的接触面是否足够。
梳齿连接器边缘的收缩软管不得加热过度，有裂开的危险。


使收缩软管冷却至温热。然后，再次将密封材料压入触点和梳齿连接器边缘。
如有必要，再次小心地加热收缩软管。
在干燥区域进行安装（车内，行李箱）：

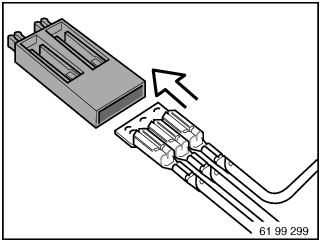

把装配好的梳齿连接器插入绝缘外壳直至它被锁紧为止。
