31 10 001 拆下、安装完整的前桥及其发动机和变速箱 (N63/S63 E70/E71)

需要的专用工具：

  • 13 5 162
注意！

拆除重量大约 250 kg 到 450 kg。
检查车辆装载，必要时排空
必要时加载前部脚部空间及其沙袋，大约 200 kg。
注意 升降台的安全提示！


注意！

由于缺少发动机油导致发动机损坏。
修理机油回路中的组件或更新发动机后，缺少发动机油可能会导致发动机损坏。
-
修理机油回路中的组件或更新发动机后，起动发动机必须遵守维修提示。
-
务必遵守 在修理机油回路中的组件后或更新发动机时的维修提示。


需要的准备工作：

  • 将车辆水平的定位在升降台上。
  • 断开 蓄电池接线
  • 将 车前盖置于维修位置
  • 排放 冷却液
  • 抽吸冷暖空调。
  • 拆下两个 进气消音器壳。
  • 拆下增压空气冷却器的 储液罐。
  • 拆下冷却液蒸发器。
  • 拆下集风罩与电动风扇。
  • 拆下增压空气冷却器的 附加冷却液泵。
  • 拆下整个 万向轴。
  • 拆卸右前轮罩盖。
  • 松开发动机油冷却器 供油和回流管路
  • 松开并捆扎左右侧 制动钳
  • 脱开转向器上的 转向轴

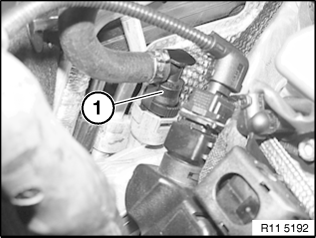

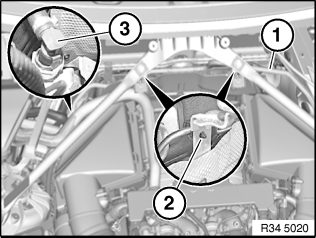

用制动助力功能松开真空泵上的真空管路 (3)。
将冷却液软管 (1) 松开并从冷却液管上拔下。

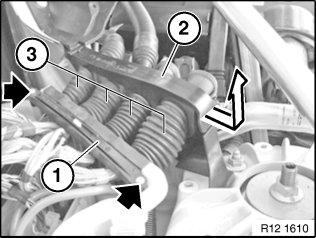

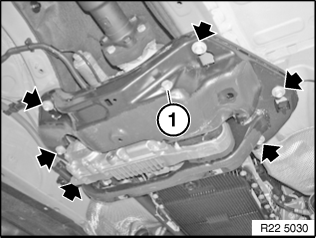

松开螺栓并拆下固定卡箍 (1)。
沿箭头方向松开并拆下隔板密封件的上部件 (2)。
将电线束套管 (3) 从隔板密封件的下部件中和从电控箱中松开。
安装说明：

注意密封圈的正确安装，以防止潮湿侵入。


将发动机电线束从电控箱上松开并固定到发动机上，以防脱落。

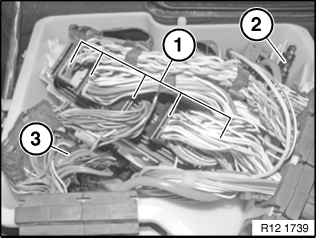

拔下并使 DME 控制单元 (1) 上的所有插头连接，解除联锁。
松开并拔出电控箱风扇的插头。
松脱插头连接板 (2) 并拔出。
松开并拔出插头连接板 (3) 的所有插头。
松开插头连接板 (3) 并向上拆下

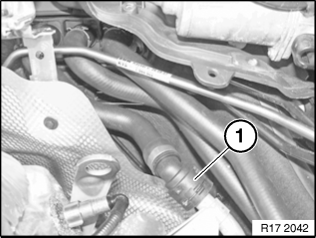

松开并拔下真空泵真空管路  (1)。

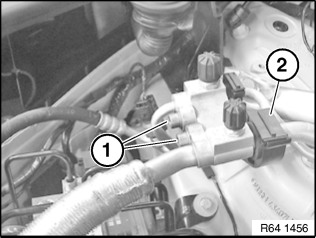

松开螺栓 (1)。
拔下管路。
拧紧力矩： 64 53 5AZ
安装说明：

更新密封环并用冷冻油浸润。

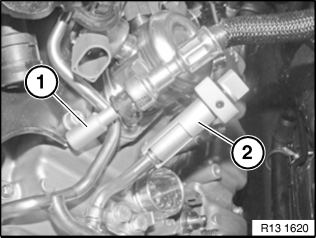

脱开以使燃油供油管 (1) 解除联锁，用专用工具 13 5 160 封闭。
用专用工具  13 5 162封闭燃油进油管路 (2)。
松开螺母并拧出螺栓 (3)。
用合适的辅助工具 (2) 固定制动钳 (1)。
安装说明：

保持横向摆臂在摆动轴承上的连接洁净、无油和无油脂。
注意螺栓的插入方向。
螺栓必须正确位于球面轴颈的凹槽中。
更换自锁螺母。
拧紧力矩： 31 12 6AZ

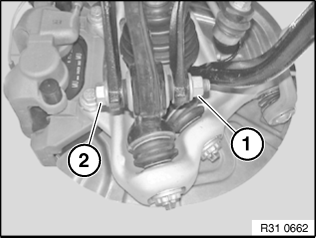

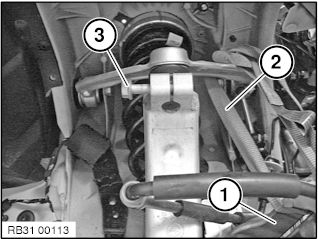

松开螺母 (1)，取出螺栓 (2)。
安装说明：

更换螺栓和螺母。
注意螺栓的插入方向。
在标准位置拧紧螺栓连接。
拧紧力矩 31 12 3AZ。
脱开左前和右前转速传感器的插头连接。


装入转向系。

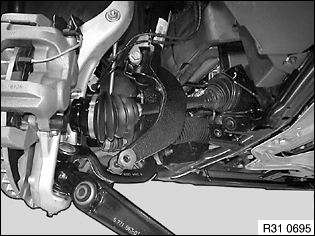

用两根撬棒从前驱动桥为两侧的输出轴解除联锁。

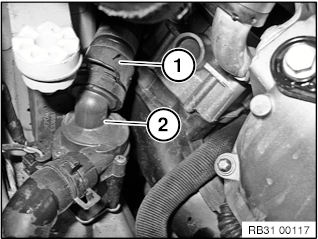

脱开附加冷却液泵 (2) 上的冷却液软管 (1)。

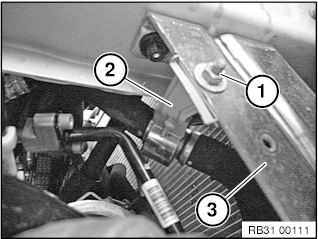

松开螺母 (1)。
拆卸支撑板 (3) 支架 (2)。

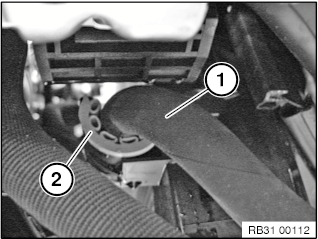

将发动机油管 (1) 从支架 (2) 上取下。

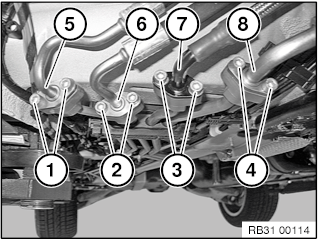

松开螺栓（1 至 4）。
拔下双向马达的高压管路 (5) 。
拔下双向马达的高压管路 (6) 。
拔下自适应驾驶系统 (7) 的伸展软管。
拔下回流管路 (8)。
安装说明：

更新所有密封件。


注意！

总是从上侧开始坐标确定。

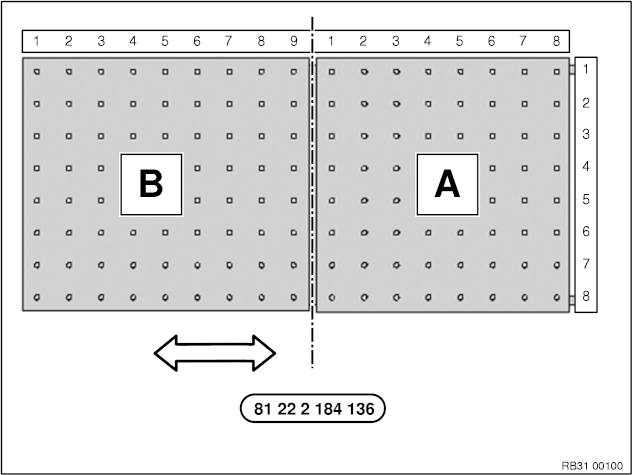

将发动机集合定位在台面 A 上。
在桌面 B 上定位变速箱。
调节台面长度（参见箭头）。
安装升降台。

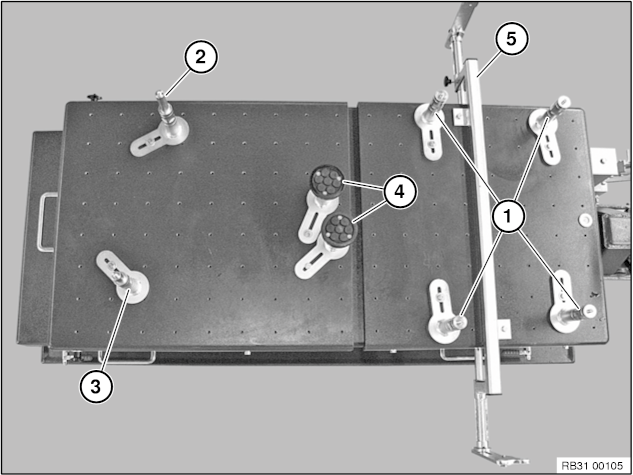

将固定元件 (2) 和定位件 (40) 定位在台面 B 上横梁坐标 3/2 处。
将固定元件 (3) 和定位件 (50) 定位在台面 B 上横梁坐标 2/6 处。
将辅助固定元件 (4) 和定位件 (80) 定位在台面 B 上变速箱下部坐标 8/5 和 8/6 处。
将固定元件 (1) 和定位件 (60) 定位在台面 A 上前桥架梁坐标 3/2 -7/2 - 3/7 和 7/7 处。
将定位件 (5) 定位在台面 A 上摆动轴承坐标 4/1 和 5/8 处。
提示：

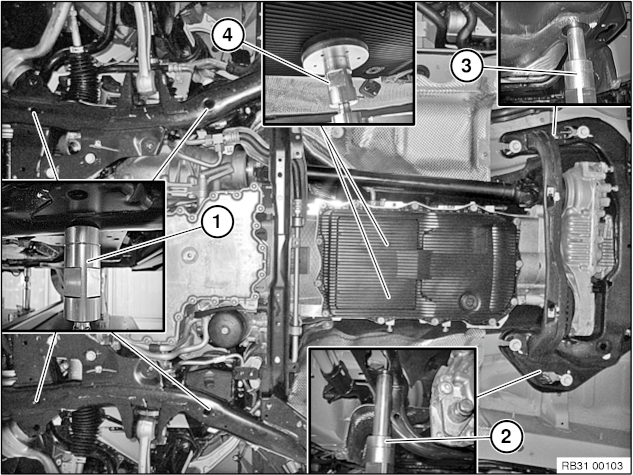

前桥架梁和变速箱上可能的固定点。
注意位置 (1 至 4)。

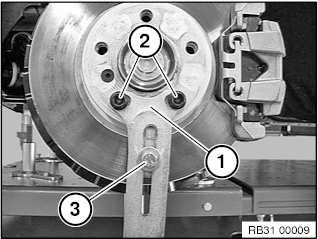

制动盘上的摆动轴承定位件 (1) 通过车轮螺栓 (2) 固定。
固定调整螺钉 (3)。
松开螺栓。
拧紧力矩 22 32 4AZ

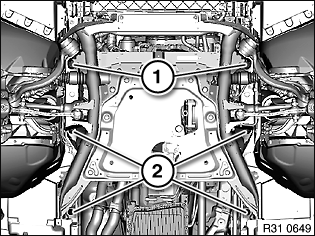

松开螺栓 (1、2)。
安装说明：

首先拧紧螺栓 (1)，然后拧紧螺栓 (2)。
拧紧力矩： 31 10 1AZ。

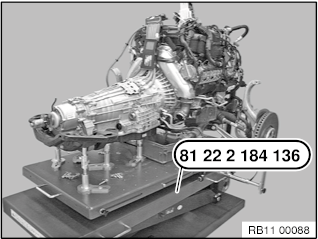

由名工人小心地向下，拆除带有结合前桥架梁变速箱、起重汽车 81 22 2 184 136 的发动机。
提示：

N63-混合动力的图形示意图


安装说明：

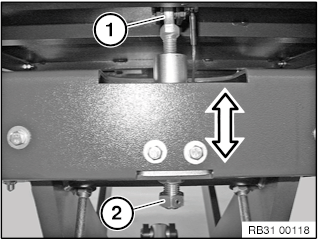

通过调整螺钉 (2) 可调整升降台 (1) 的倾斜度。


提示：

装配车辆。
