51 16 240 拆卸和安装 (更新) 后部杂物盒

需要的专用工具：

  • 00 9 317
需要的准备工作：

  • 拆下左右 杂物盒上的壁毯
  • 拆下 中央控制台 (选档按钮) 挡板
  • 拆下 AV 接插孔挡板
  • 带后座显示器的车型：
    拆下 后座显示器底座前部挡板
  • 带弹出盒的车型：
    拆下 弹出盒


不带后座显示器的车型：

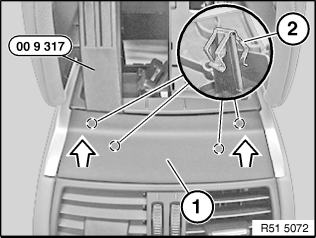

用专用工具 00 9 317 沿箭头方向从中央控制台中取出挡板 (1)。

安装说明：

更新损坏的夹子  (2)。

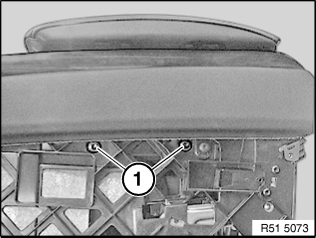

松开左右螺栓 (1)。

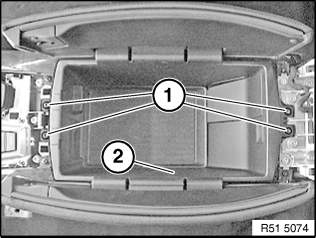

松开螺栓 (1) 并抬起杂物盒 (2)。
如有必要，更新 杂物盒 LED 指示灯的插头连接。
拆下杂物盒 (2)。
在更新时：
拆下左右 杂物盒上的中间扶手。
如有必要，拆下 杂物盒的 LED 指示灯。
对到 2011 年 5 月为止的车辆进行更换时：

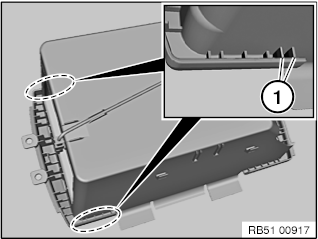

用钳子折出肋条（1）。
