61 13 ... 用于导线束修理的专用工具

需要的专用工具：

  • 61 0 300
  • 61 0 400
  • 61 1 100
  • 61 4 320
  • 61 0 200
  • 61 0 210
  • 61 0 220
  • 61 0 230
  • 61 0 240

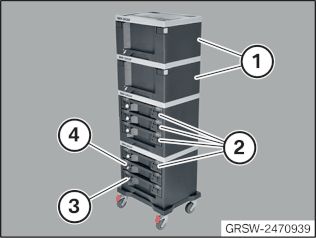

电线束维修盒 4.0
车载电气系统修理分类：
导线束修理零件*
* 参考说明：BMW 零件部
提示：

  • 参见维修信息：
    SI 2 04 07 341


解除联锁和启拔器：

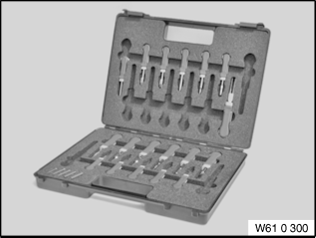

  • 专用工具 61 0 300
  • 专用工具 61 0 400 (MINI N12/N14)
  • 专用工具 61 1 100（发动机）
操作：
  • 有关打开不同插接系统触头及锁止件的提示。
剪断电缆并除去绝缘层：
剥线钳 MultiStrip10*
*参考说明 BMW 修理厂设备目录
操作：
  • 剪断导线并剥去绝缘层
压紧止挡件(小触点接头)和对接器：
  • 专用工具 61 4 320
    1. 不带压紧头的钳子
    2. 压紧头 (剥去绝缘层并剪断光缆 LWL)
    3. 压紧头 (压紧光缆触点)
    4. 压紧头 (压紧 MQS 触点)
    5. 压紧头 (压紧 MPQ 触点)
    6. 备用刀片 (横切光缆)
    7. 备用刀片与工具 (剥线单元)
    8. 通用压紧头 (SI 2 04 06 293)
压紧止挡件(大触点接头)和对接器：

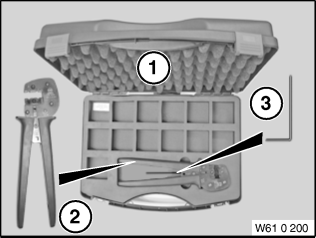

  • 专用工具 61 0 200（压接套件）
  • 专用工具  61 0 210（嵌模组件 LSK 8）
  • 专用工具  61 0 220（嵌模组件 SLK 2.8）
  • 专用工具 61 0 230（嵌模组件 MAK 8 / DFK4）
  • 专用工具 61 0 240 （对接器 4.0 ‐ 6.0 qmm）
操作：
  • 参见维修信息：
    SI 2 02 05 194
    SI 2 07 05 233
