18 32 050
拆卸和安装/更新气缸 1-4 的废气触媒转换器 (S63)
警告！
有燃烧危险！
只有当发动机已冷却时，才能进行此项维修工作。
提示：
为了拆卸气缸 1‐-4 的废气触媒转换器，气缸 5‐-8 的废气触媒转换器必须已拆下。
需要的准备工作：
-
拆下
气缸 5-8 的废气触媒转换器
-
拆下
气缸 1-4 的监控用传感器

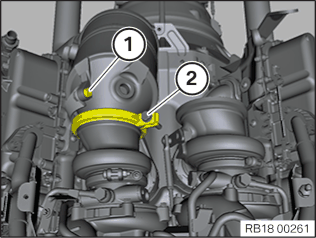

松开废气触媒转换器上的螺栓(1)。
拧紧力矩
18 32 4AZ。
松开废气触媒转换器上的夹箍(2)。
更新夹箍（2）。
拧紧力矩
18 32 1AZ。
安装说明：
夹箍必须使用螺栓向内安装（图示）。否则可能无法再安装上部隔热板。
安装说明：
V 形带箍的末端必须相互平行。
拧紧力矩
18 32 1AZ。
安装说明：
如果在 V 形带箍的两端之间看到一个间隙，则必须松开螺栓连接并重新拧紧。
拧紧力矩
18 32 1AZ。
安装说明：
如果 V 形带箍的两端已相互定位，则必须松开螺栓连接并重新拧紧。
拧紧力矩
18 32 1AZ。
图示以左侧为例，右侧的工作步骤与左侧相同。
松开螺栓 (1)。
将软管（2）从气缸盖罩上拔下。
松开支架上的螺栓（3）。
拧紧力矩
18 32 2AZ。
提示：
图示显示处于拆下状态的发动机。
从气缸盖后部松开气缸 5-8 废气触媒转换器的螺栓 (1)。
拧紧力矩
18 32 3AZ。
拆下气缸 1-4 的废气触媒转换器。
安装说明：
图示显示处于拆下状态的发动机。
更新废气涡轮增压器上的密封件 (1)。
安装说明：
图示以左侧为例，右侧的工作步骤与左侧相同。
清洁密封面。
更新密封件 (1)。
