17 11 370
拆卸和安装或更新液压助力转向机构的冷却环路 (N63、S63)
警告！
烫伤危险！
该操作只能在发动机冷却后进行。
注意！
在对机油回路进行作业时，应保护发电机免受污染。
用适宜的物品覆盖发电机。
如果不遵循该工作步骤，会导致发电机失灵。
需要的准备工作：
拆下前部
机组防护板
拆下
风扇罩
松开水箱
空气导管
，不拆下空气导管，只向前拉空气导管。
松开螺栓。
拆下盖板 (1)。
朝冷却环路 (2) 方向按压管路 (1)。 将锁止环向后拉并保持按住。
将管路 (1) 从冷却环路 (2) 上拔下。
注意！
盛放并处理排出的油。
将左侧缓冲挡块 (1) 从水箱上向上拉出。
向上拉出挡板 (1)。

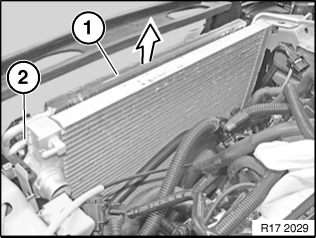

将冷却环路 (1) 从夹子 (2) 上松脱。
向上抽出并拆下冷却环路 (1)。
装配车辆。
检查液压助力转向机构的液压油箱
油位
，
