51 31 011 替换挡风玻璃

需要的专用工具：

  • 51 0 010
注意！
以下提示 是此维修说明 RA 的基础，并且务必遵守。
  • 车窗粘结提示
  • 拆卸/装配粘贴的车窗玻璃 一般步骤
用 Roll Out 2000 进行拆卸。
需要下列新零件/ 消耗材料（BMW 零件部参考说明）
材料
数量
挡风玻璃
1
挡风玻璃盖板
1
间隔缓冲块 5x5x20 mm
4
半圆间隔缓冲块
7
小型修理套件
1
导水条
2
需要的准备工作：
  • 拆卸 车内后视镜
  • 拆下前部 车顶柱的饰件
  • 拆卸 风窗框板盖板
  • 拆卸和更新 导水条
  • 拆下 挡风玻璃橡胶密封带
视车型而定：
  • 车道偏离报警装置摄像机
  • 拆下 雨天/行车灯/ 光照和雾气传感器，并立即安装新的挡风玻璃或新的传感器
用织物粘胶带粘贴交点范围内的车身。

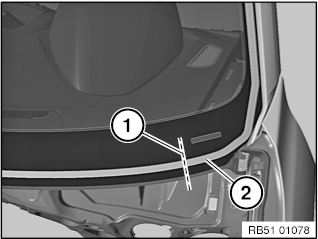

将 Roll Out 2000 中的钢丝(1)沿线穿过粘结剂条(2)。
详细工作步骤参见： 使用 "Roll Out 2000" 拆卸车窗玻璃。
取出带吸力装置的挡风玻璃。
装配定位隔块：

完全去除拆卸后的间隔缓冲块残余部分，并严格遵守安装位置，避免出现挡风玻璃碎裂和风噪声。
从车顶边缘测量尺寸 (A 至 C)。
从车辆中部 (3) 测量尺寸 (D 和 E)。
A
150 mm
D
680 mm
B
500 mm
E
390 mm
C
700 mm


如有必要，更新损坏的膨胀泡沫塑料条（1 和 2）。
注意用胶带粘结部件的 提示 ！
膨胀泡沫塑料条（1）只允许粘贴到除霜器通道（2）的角点。
将膨胀泡沫塑料条(3) (120 mm 长)粘贴到车辆识别号上方。

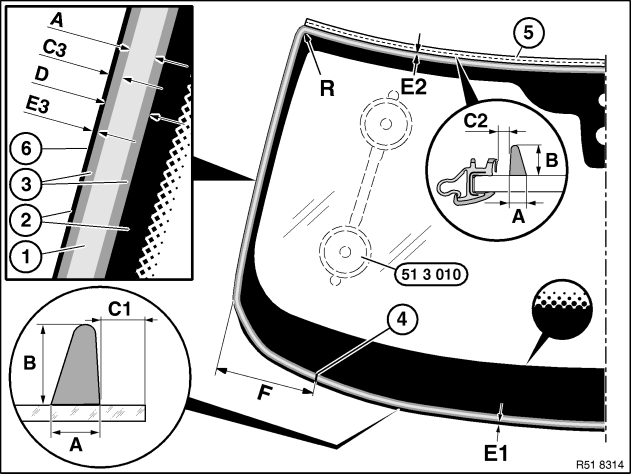

挡风玻璃粘结一览：

安装新的 挡风玻璃橡胶密封带（上部）。
1
粘结剂条
C2
2 ±1 mm（3 至 5 的距离）
2
陶瓷层
C3
4 ±1 mm (1 至 6 侧面的距离)
3
底漆涂层
D
20 +2 mm (底漆痕迹宽度)
4
粘结剂条的起始位置
E1
4 +2 mm (下方3至6的距离)
5
上部橡胶密封带
E2
0 mm（3 至 5 的距离）
6
挡风玻璃外边缘
E3
0 mm (3 至 6 侧面的距离)
A
7 ±1 mm (粘结剂条的宽度)
F
约 300 mm（4 至 6 的距离）
B
11 -2 mm (粘接剂条高度)
R
约 20 mm（半径 1）
C1
11 ±1 mm (1 至 6 下部的距离)
小心处理带吸力装置 (51 3 010)的挡风玻璃(1)：
-
穿过车前盖和风窗框板
-
上部安装
-
侧面均匀对齐
-
下部装入并按上
-
根据尺寸（A）校正上部密封件
a = 4 ±1 mm
-
在该位置，上部用两条黄色塑料胶带（2）固定在该高度
挡风玻璃上部应有预紧力，以防止产生风噪声：
挡风玻璃（1）必须比车顶外蒙皮（2）更低。只有这样才能避免风噪声。
将专用工具 51 0 010 在车辆中部根据尺寸（A）贴紧并检查前挡风玻璃（1）的下方距离。
挡风玻璃缩进量 (A)：
A =
5 ±0.5 mm
X =
测量级 1 - 4 mm
仅限带有盖罩的规格：
重新检查 HUD 并在必要时调整。
仅基于摄像机的驾驶者辅助系统的车型:
执行服务功能。
-
驾驶员辅助系统
-
基于摄像机的驾驶员辅助系统
-
基于摄像机的驾驶员辅助系统校准
