12 12 011 拆卸和安装/更新所有火花塞(N53、N54、N54T、N55、N63、S63)

需要的专用工具：

  • 12 1 220
  • 12 1 230
需要的准备工作：

  • 关闭点火开关。
  • 拆卸 点火线圈。


注意！

戴防护眼镜！
机油和脏物可能溅入眼睛！


用压缩空气清洁火花塞安装孔。
  1. 清除火花塞孔中的污物，但是必须在拆卸点火线圈后还未拆卸火花塞前，用压缩空气清洁火花塞孔。拆卸点火线圈后再次检查密封面上是否有污物，必要时用湿抹布或再次用压缩空气清洁。
    提示：如果未按规定清除沉积物，则沉积物可能进入燃烧室内并导致燃烧失控。火花塞密封座上残留的沉积物可能导致不密封以及发动机运转时火花塞松开。
  2. 不要在螺纹上涂油脂 / 上油，也不要涂覆石墨或铜油脂。注意包装提示中的力矩数值或相关规定。
    提示：未按规定予以留意时，尤其是涂覆油脂时，可能导致火花塞壳体 / 螺纹机械损坏。火花塞拧紧程度不足时，会导致不密封以及发动机运转时火花塞松开。

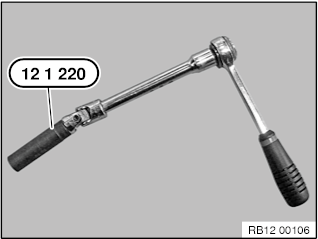

用专用工具 12 1 220 和具有至少 8° 弯折的加长件旋出火花塞。
每次都必须使用柔性棘轮加长件。使用刚性安装工具时，有造成绝缘体破裂的风险。
提示：也不要使用带有定位部分的可变插头连接，在此同样有造成绝缘体破裂的危险。
安装说明：

将新火花塞 (1) 插到专用工具  12 1 230 上。


注意！

不要让火花塞掉落到火花塞孔内。这可能导致电极距离减小，因此造成发动机运转平稳性变差，尤其是怠速时。


安装说明：

将火花塞用专用工具  12 1 230 使劲拧入气缸盖火花塞螺纹，直至极限位置。


安装说明：

然后使用扭力扳手、专用工具  12 1 220 和具有至少 8° 弯折的加长件拧紧火花塞。
每次都必须使用柔性棘轮加长件。使用刚性安装工具时，有造成绝缘体破裂的风险。
提示：也不要使用带有定位部分的可变插头连接，在此同样有造成绝缘体破裂的危险。
注意拧紧力矩！
拧紧力矩  12 12 1AZ。


装配好发动机。
