34 11 000 拆卸和安装或更新两个前部盘式制动器的制动摩擦片 (19 英寸)

需要的专用工具：

  • 34 1 050
  • 34 1 280
注意！

  • 制动摩擦片磨损传感器 ： 在拆卸之后必须更换(制动摩擦片磨损传感器已经失去在制动摩擦片中的稳固性)。
  • 定位销和横弹簧：推荐在车辆使用长于48个月之后更换止动弹簧！
为了避免损坏表面涂层，尽量不要用机械方式清洁制动钳支架上的制动摩擦片导向面，而要用 BMW TI 的制动器清洁剂清洁。使用号码为 83 19 2 154 780 产品清洁并用制动摩擦衬块膏 BMW Tl。 号码 83 19 2 158 851 (3 克) 或号码 83 19 2 158 852 (100 克) 涂抹。
使用毛刷将制动摩擦衬块膏涂抹在标记的区域！
注意在制动摩擦片和制动器支架上涂抹制动摩擦衬块膏的相关规定!


需要的准备工作：

  • 拆下 前轮。
  • 拆下 制动摩擦片磨损传感器。

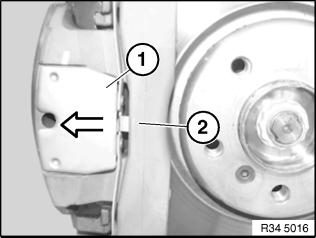

将止动弹簧 (1) 沿箭头方向向后撬出。
安装说明：

将止动弹簧 (1) 首先在上部和下部安装到制动钳上，然后嵌入制动钳壳体的槽 (2) 中。

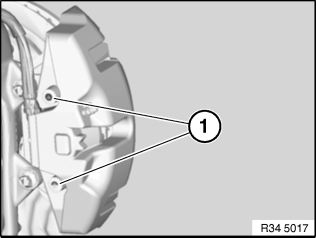

去除塑料塞  (1)。松开导向螺栓。
注意！

将制动钳捆扎在高处，不要让其悬挂在制动软管上。


向后拔出制动钳。
安装说明：

导向螺栓只进行清洁，不要涂油脂。


检查螺纹。
更新非完好无损的导向螺栓。
拧紧力矩 34 11 4AZ。
注意！

标出已经跑合过的摩擦片。

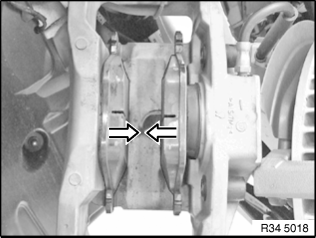

沿箭头方向取出制动摩擦片。
如果制动摩擦片一侧磨损，不需要更换。
注意 制动摩擦片的最小厚度。
清洁制动摩擦片。
不要润滑制动摩擦片靠板。
注意！

在压回柱塞时：
-
注意观察制动储液罐内的制动液面高度，因为溢出的制动液会损坏漆面。


将制动摩擦片和柱塞用专用工具 34 1 050 向回压。
检测制动盘最小厚度：
-
将专用工具 34 1 280 安装在区域 (1) 内的三个测量点上并进行测量。
-
比较测量结果，并将最小值与 标准值进行比较。
注意！

只有当制动盘厚度大于 制动盘最小厚度时，才允许安装新的制动摩擦片。


注意！

如果要在一个用过的制动盘上安装新的制动摩擦片，必须注意以下问题：
  • 将区域 (1) 中的边缘稍许倒角（尺寸 A 最大可为 1 mm）。


此操作步骤适用于所有后续介绍的制动系统！

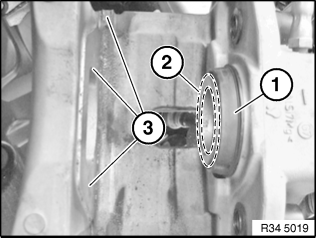

检测防尘密封圈 (1) 的受损情况，如有必要，进行更新。
注意！

防尘罩不准接触制动摩擦衬块膏，否则会引起防尘密封圈膨胀。


用制动器清洁剂清洁制动器活塞和制动摩擦片 (3) 的接触面 (2)，并薄薄地涂抹制动摩擦衬块膏。
提示：

对制动钳上部和下部接触面涂油脂。


用制动器清洁剂清洁锤形头/制动钳壳体的接触面 (1)，然后薄薄地涂抹制动摩擦衬块膏。
为了避免损坏表层， 尽量不要用机械方式清洁制动钳支架上的制动摩擦片导向面 (1)。用制动器清洁剂清洁导向面 (1)，然后薄薄地涂抹制动摩擦衬块膏。
为了避免损坏表面涂层，尽量不要用机械方式清洁制动钳支架上的制动摩擦片 导向面（1 和 2）。用制动器清洁剂清洁导向面（1 和 2），然后薄薄地涂抹制动摩擦衬块膏。
给区域（1 和 2）中内部制动摩擦片的锤形头薄薄地涂抹制动摩擦衬块膏。
给区域（1 和 2）中外部制动摩擦片的锤形头薄薄地涂抹制动摩擦衬块膏。
提示：

操作结束后：
-
制动踏板数次踩到底，使制动摩擦片与制动盘贴合。
-
在安装前后桥上新的制动摩擦片时必须使制动液面高度至 ”MAX (最大)” 标记处。
-
注意关于 新制动盘 / 制动摩擦片磨合制动的提示。
-
在更换制动摩擦片后按工厂规定复位 CBS 显示器！
