带有快速接头的液压管路注意事项

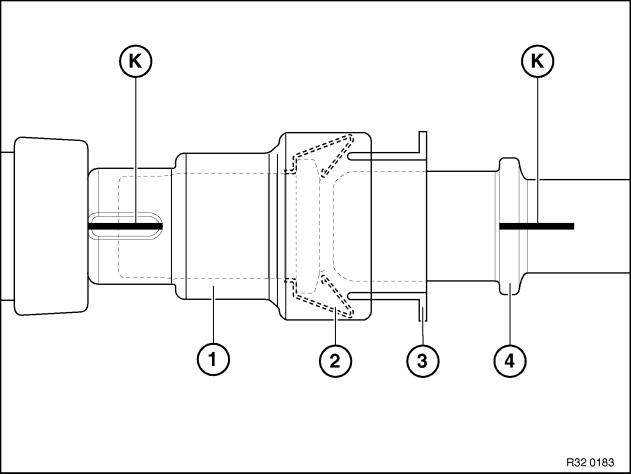

1) 带标记的快速接头
拆卸：
将快速接头 (1) 推向管道 (4) (借此卸下弹簧 (2) 上的负荷)。
将塑料环 (3) 压入快速接头 (1) 并拔下快速接头 (1)。
装配：
快速接头 (1) 和管道 (4) 上的标记 (K) 必须对齐。
将快速接头 (1) 推到管道 (4) 上，直至听到一声清晰的 ”咔嚓” 声。
为检查快速接头 (1) 已被正确安装，将其用力向后拉。

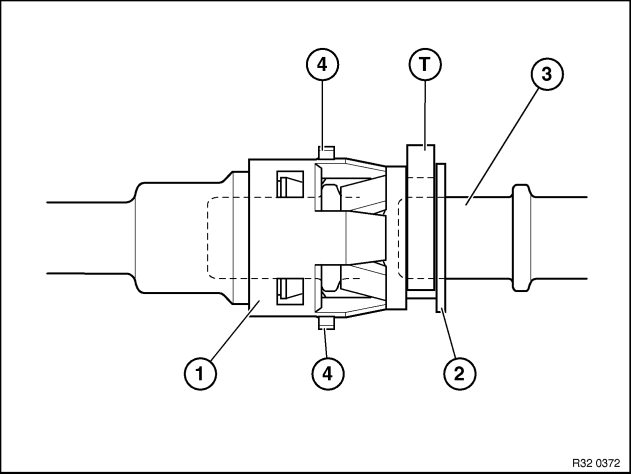

2) 带指示销的快速接头
拆卸：
将塑料环 (2) 压入快速接头 (1) 并拔下快速接头 (1)。
装配：
在更换液压管路时：取出运输安全保护件 (T)。
将快速接头 (1) 推到管道 (3) 上，直至壳体外径上的两个指示销 (4) 朝外，并可清楚地看见和触摸到。
要检查快速接头 (1) 的装配是否正确，应先触摸壳体外径上的指示销 (4)。指示销 (4) 位置正确时不可能压入壳体。
注意！
如果两个指示销 (4) 均未从壳体脱出，则表明离合器未正确联锁。因此，泄漏是不可避免的。
