41 12 535 更新行李箱底板和两个纵梁（拆卸尾板）
注意 车身概述的内容。
拆卸车辆。
在此车辆上使用点焊胶粘剂。注意特殊的 工作步骤。
只允许用认可的 点焊机进行维修！
将车辆放在矫直机上。
注意 维修等级 3 操作步骤！

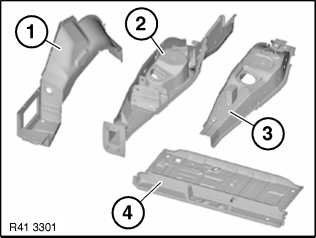

需要下列车身新零件（参见计算机管理零件目录 ETK）：
-
(1) 左后和右后轮罩
-
(2) 左后和右后纵梁
-
(3) 左右上部纵梁
-
(4) 行李箱底板
需要下列 消耗性材料：
材料
数量
粘结剂 K5b
1
盲铆钉 N3
12
冲孔铆钉 N4
14
盲铆钉 N6
16
EMV 螺栓
8
清洁剂 R1
1
密封剂 D1

拆卸
通常操作以左侧为例描述。右侧与之相同。

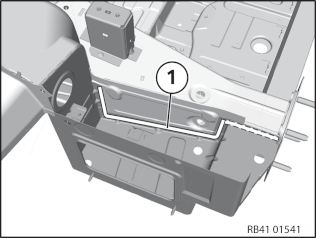

拆开区域（1）内的焊缝。
拆开区域（1）内的点焊粘接。
提示：

为图示更清楚，隐去侧围。

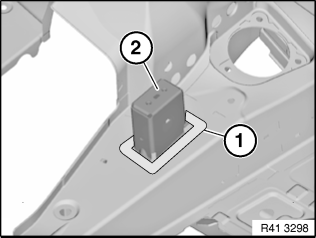

拆开区域（1）内的焊缝。
拆下中部固定条定位件 (2)。
底视图：
拆开区域 (1) 内的点焊粘接。
拆开区域 (2) 内的焊缝。

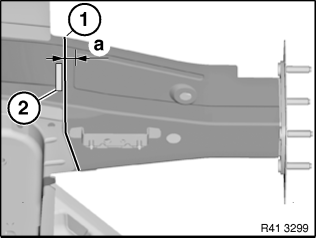

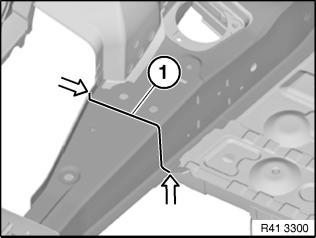

按尺寸 a 划出切割位置  (1) 并锯开。
尺寸 a = 10 mm
拆开区域 (2) 内的焊缝。
按照前面的切割位置划出切割位置 (1) 并锯开。
新件准备
将新纵梁按照车辆上的切割位置划线并切开。
用矫直组件或通用安装座和尾板装配纵梁新零件。
在纵梁切割位置上准备 加强板。
通常操作以左侧为例描述。右侧与之相同。

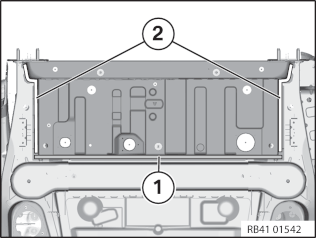

由下部安装中部行李箱底板并与尾板连接在一起。
在区域 (1) 和 (2) 内，准备点焊新零件。在区域（1）内注意双数焊点。
装备和固定外部行李箱底板。

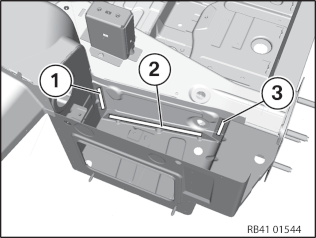

在区域 (1) 到 (3) 内为盲铆钉  加工直径 4.2 mm 的孔。
区域
数量
1
1
2
1
3
3
在区域 (1) 到 (3) 内为盲铆钉  加工直径 4.2 mm 的孔。
提示：

为图示更清楚，隐去侧围。


区域
数量
1
2
2
3
3
1
在区域 (1) 设置孔 ∅4.2 mm，用于盲铆钉 。
重新拆下新零件并去掉孔的毛刺。
注意！

不要在粘结面区域内磨削或磨平新零件和车身！


安装纵梁和中部行李箱底板
用矫直组件或万用支架安装新零件和加强板。
安装行李箱底板
用 清洗剂 R1 清洁新零件上和车辆上的 所有粘结面！
在所有粘结面和铆接面上涂敷粘结剂。
安装时必须注意，粘结面上要有足够的粘结剂。
安装新零件。
在区域 (1) 至 (3) 内用盲铆钉铆接新零件。
区域
盲铆钉
1
N6
2
N6
3
N3

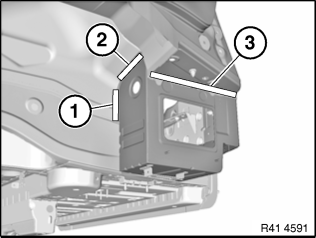

在区域 (1) 至 (3) 内，使用盲铆钉 N3/N6。
区域
盲铆钉
1
N6
2
N6
3
N3
提示：

为图示更清楚，隐去侧围。

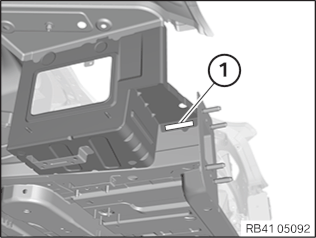

在区域 (1) 使用一个盲铆钉 N6。

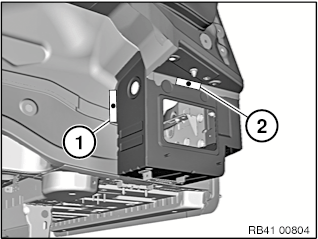

待粘结剂硬化后，在区域 (1) 和 (2) 内安装 2 个 EMV 螺栓。
粘结剂硬化后在区域 (1) 内安装一只 EMV 螺栓。
提示：

为图示更清楚，隐去侧围。

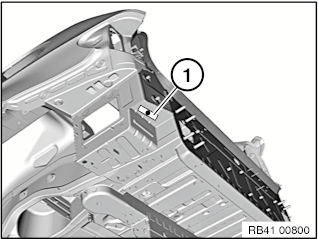

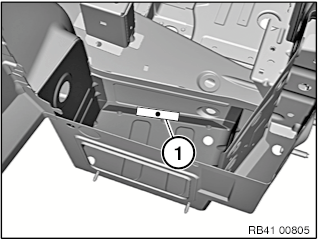

在安装尾板且粘结剂硬化后，在区域 (1) 内安装一个 EMV 螺栓。
