17 .. ... 拆卸和安装或更新左气缸盖罩上的冷却液管 (S63)
警告！

烫伤危险！
只有当发动机已冷却时，才能进行此项操作。


回收：

盛接并妥善处理放出的冷却液。
遵守当地的废弃物处理规定。


需要的准备工作：

  • 拆下 左侧增压空气冷却器
  • 排放 冷却液

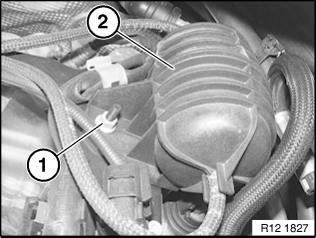

松开螺母 (1)。
拧紧力矩 13 71 9AZ。
拆卸真空储能器 (2) 并放至一侧。
将冷却液软管 (1) 松开并从冷却液管上拔下。
松开螺栓 (1)。
拧紧力矩 17 10 3AZ。
将冷却液管 (2) 从支架 (3) 中松脱。

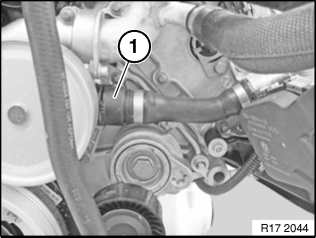

将冷却液软管 (1) 从冷却液泵上松开并拔下。

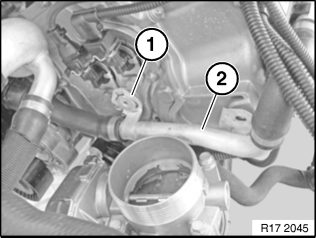

将冷却液管上的凸耳 (1) 从发动机缸体中拔下。
抽出并拆下冷却液管 (2)。
装配好发动机。
检查冷却系统的密封性。
