64 11 206 拆卸和安装/更新加热器

需要的专用工具：

  • 00 9 030
  • 17 2 050
警告！

受伤危险！
制冷循环回路处在高压下！
注意 操作制冷剂 R 134a 的安全提示。
避免接触制冷剂和冷冻油。
注意 操作冷冻油的安全提示。


注意！

有损坏危险！
只有冷暖空调已按规定充注制冷剂后，才能重新起动发动机。
注意打开制冷剂循环回路和更换其部件的 提示！
如果冷暖空调敞开时间超过 24 小时： 更换冷暖空调干燥剂


需要的准备工作：

  • 排放 空调器
  • 拆下 仪表板架梁
  • 将导线束支架从加热器上松脱。
  • 拆下 纯空气通道
  • 拆下 机组室左侧隔板
仅限 N52、N62：
  • 拆下 进气滤清器壳
仅限 N63：
  • 拆下 左侧进气滤清器壳


回收！

松开冷却液管时会有冷却液流出。准备好容器。
盛放并妥善处理排出的冷却液。
遵守当地的废弃物处理规定。

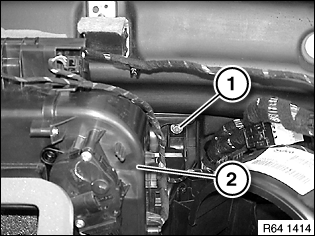

松开螺栓 (1) 并取下制冷剂管路及盖罩 (2) 和相应的密封件。
拧紧力矩  64 53 2AZ 。
安装说明：

更换密封环。
为了无损装配密封环，请使用专用工具  00 9 030。


注意！

接头不允许混淆！
拆卸前标记冷却液软管的连接顺序！

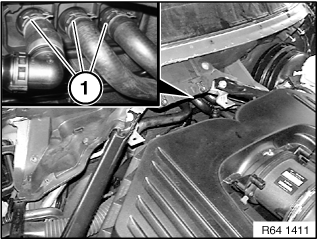

用专用工具  17 2 050 松开弹性带夹箍（1）并拔下冷却液软管。

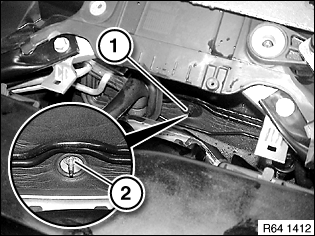

松开螺母 (1) 和其下的螺母 (2)。
拧紧力矩  64 11 4AZ 。

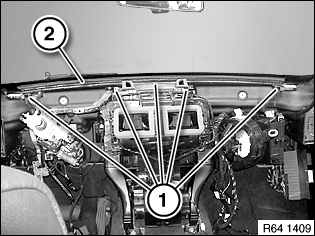

松开螺栓 (1) 并拆下挡风玻璃空气道 (2)。

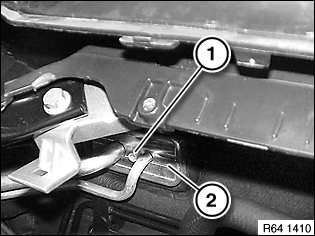

松开螺栓 (1)。
拧紧力矩  64 11 4AZ 。

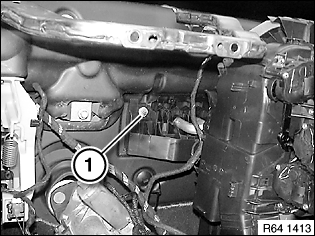

松开螺栓 (1)。
拧紧力矩  64 11 4AZ 。
注意！

在车厢内部铺设保护垫，避免排出的冷却液造成污染。

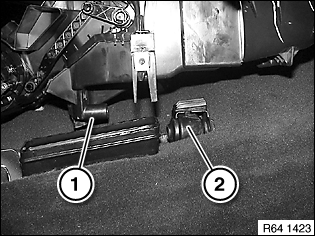

抽出加热器 (2)。
在更新时：
  • 改装 蒸发器
  • 改装热交换器
  • 改装 膨胀阀
  • 改装所有伺服马达
安装说明：

出水口 (1) 必须在两侧插入排水通道 (2) 中。


注意！

错误装配时车厢内存在泄漏的危险！


装配完成之后：
  • 对冷暖空调抽真空和加注制冷剂
  • 对冷却系统 进行添加并排气
