11 12 106 拆卸和安装右气缸盖 (S63)

需要的专用工具：

  • 11 4 470
  • 2 184 136
需要的准备工作：

  • 完整地拆卸带有发动机和变速箱的 前桥。

    图中所示为已拆卸的发动机位于专用工具  2 184 136 升降台上。
    图中所示为 E72。


需要的准备工作：

  • 检查 配气相位。
  • 拆下 右侧进气和排气调整装置。


松开螺栓 (1)。
提示：

导轨已从气缸盖上松脱。


松开气缸盖上的前部螺栓  (1)。

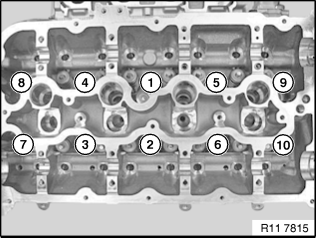

按顺序（10 至 1）松开气缸盖螺栓。
拆下所有气缸盖螺栓与垫圈。
提示：

为了更清楚地显示，未画出凸轮轴。


清洁气缸盖和发动机缸体的密封面，如有必要，用专用工具 11 4 470去除密封件残余物。注意，不要有任何密封残余物落入机油道和冷却液道中。
缸体上的螺纹孔必须干净且无机油。 (有裂缝危险)
检查 气缸盖的密封性。
检查 气缸盖密封面的平面度。
在缸体和正时齿轮箱盖之间的接触面上涂抹 Drei Bond 1209（参见 BMW 零件部）。
提示：

N62 图示。

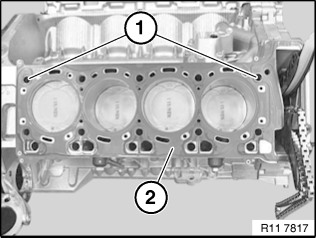

检查配合套  (1) 的损坏情况及安装位置是否正确。
安放新的气缸盖密封件 (2)。
安装气缸盖。
不要洗去螺栓涂层。
装入新的气缸盖螺栓并无间隙地压紧。
按顺序 1 至 10 拧紧气缸盖螺栓。
拧紧扭矩： 11 12 1 AZ。

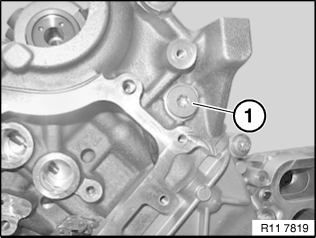

装入并拧紧气缸盖和正时齿轮箱盖间的螺栓（1）。
拧紧扭矩： 11 12 2 AZ。

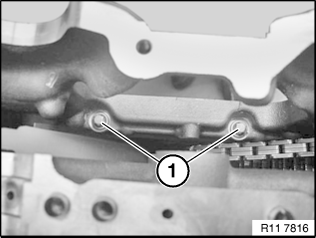

装入并拧紧导轨的螺栓  (1)。
拧紧扭矩： 11 31 3 AZ。
如有必要，安装 凸轮轴。
安装 左侧进气和排气调整装置。
装配好发动机。
