34 11 220 拆卸和安装 / 更新两个前制动盘

需要的专用工具：

  • 34 1 280
需要的准备工作：

  • 拆下 前车轮
  • 在拆下和重新装入制动盘时，拆下并清洁 制动摩擦片，在装入制动盘时，更新 制动摩擦片。



提示：

工作结束后，注意关于 新制动盘 / 制动摩擦片磨合制动 的提示。


检测制动盘最小厚度：
-
将专用工具 34 1 280 安装在区域 (1) 内的三个测量点上并进行测量。
-
比较测量结果，并将最小值与 标准值进行比较。
提示：

如果更新制动盘，也必须装上新的制动摩擦片！
制动盘只能成对 (整个车桥上的) 更新。


注意！

只有当测得的制动盘厚度大于 制动盘最小厚度 (MIN TH) 时，才允许安装新的制动摩擦片。

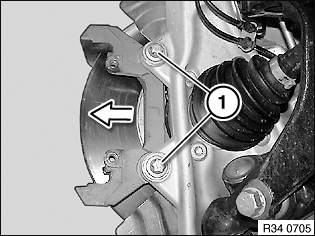

松开螺栓 (1)。拆下制动钳支架。
安装说明：

拧紧力矩 34 11 2AZ。


注意！

松开制动盘：无论如何不能用锤子或类似物件敲击摩擦环！
如有必要，用橡胶锤小心地敲击制动盘的盆体。
彻底清洁轮毂上制动盘的接触面并除去腐蚀痕迹。
接触面的不平会导致制动盘变形！

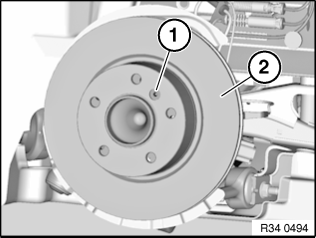

松开螺栓 (1) 并拆下制动盘 (2)。
安装说明：

更换螺栓。
拧紧力矩 34 11 1AZ。
