61 35 196 拆卸和安装 / 更换后行李箱盖自动操作装置的控制单元
注意！

注意有关静电损坏防护 （ESD 防护）的说明。


注意！

后行李箱盖有损坏危险！
打开角度的设定值存储在后行李箱盖自动操作装置的控制单元中。因此在更换后行李箱盖自动操作装置的控制单元时该值丢失，必须重新设置。
开始操作前读取并记下打开角度的设定值 (参见使用说明)。如果不能再读取设定值 (后行李箱盖自动操作装置的控制单元损坏)，则必须向客户说明这种情况。


需要的准备工作：

  • 断开 蓄电池负极导线
  • 仅 E72： 断开两条负极蓄电池导线
  • 拆下 行李箱内右侧杂物箱

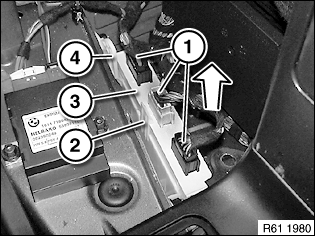

脱开插头连接 (1)。
松开卡子 (2)，将后行李箱盖自动操作装置的控制单元 (3) 沿箭头方向从后行李箱盖提升装置的支架 (4) 中取出。
在更新时：
  • 进行 车辆编程 / 设码
  • 学习后行李箱盖的极限位置：
    1. 下部极限位置：关闭后行李箱盖 (下部极限位置可通过后行李箱盖锁的触点从打开切换到关闭来确定)
    2. 上部极限位置：后行李箱盖必须被完全打开至上部极限位置
提示：

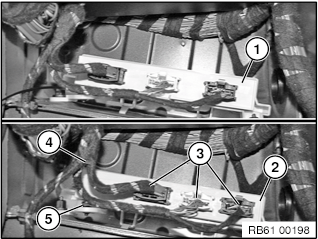

从 2011 年 3 月起，使用插头插接室的不规则的位置来安装控制单元：
(1) 到 2011 年 3 月为止的控制单元
(2) 自 2011 年 3 月开始的控制单元


在更新时：
在车辆中安装生产日期为到 2011 年 3 月的控制单元 (2) 时，必须拉紧电线束 (3)。
提示：

电线束的长度可视车辆情况而有所不同。


必要时可松开一块胶带 (4)。拉紧 (3)，必要时固定在位置 (5) 上。
