33 10 021 更新后驱动桥中输出轴的轴密封环

需要的专用工具：

  • 00 5 010
  • 32 1 060
  • 33 1 308
  • 33 5 130
  • 33 5 140
需要的准备工作：

  • 拆下 后驱动桥

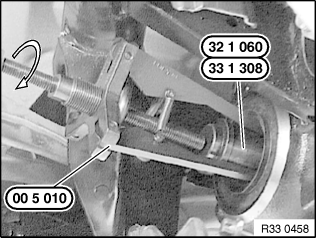

用专用工具   00 5 010 和  32 1 060 /  33 1 308 取出径向密封环。
安装新的轴密封环：
提示：

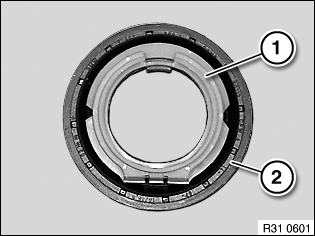

装配保护环 (1) 用于在安装输出轴时保护轴密封环 (2) 的密封唇。


注意！

装配保护环不允许从轴密封环中滑脱！



用 认可的后驱动桥机油浸润轴密封环的壳体板材法兰。

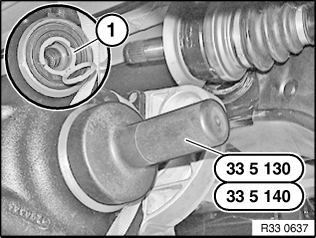

将轴密封环用下列专用工具 (视 后驱动桥 / 外直径而定) 敲入至极限位置。
 33 5 130: 188K/L/LW
 33 5 140: 215L/LW
小心地取下专用工具。
掀开装配保护环 (1)。
装配完成之后：
  • 检查 后驱动桥油的油位，如有必要，正确调整
