61 13 ... 用于导线束修理的专用工具

需要的专用工具：

  • 12 1 080
  • 61 0 200
  • 61 0 210
  • 61 0 220
  • 61 0 230
  • 61 0 300
  • 61 0 400
  • 61 1 190
  • 61 4 320
  • 61 9 041
  • 61 9 044
车辆电气系统修理分类：
  • 参见维修信息：
    SI 2 04 07 341
松脱和推顶工具：
  • 专用工具 61 0 300
  • 专用工具 61 0 400 (MINI N12/N14)
操作：
  • 打开插头外壳并拆下触头 (不同的插接系统)
参见维修信息：
  • SI 2 05 05 217
  • SI 2 05 06 294
  • SI 2 08 06 312
剪断导线并剥去绝缘层：
操作：
  • 剪断导线并剥去绝缘层
压紧止动片 (小触点)：
  • 专用工具 61 4 320
    1. 不带压紧头的钳子
    2. 压紧头 (剥去绝缘层并剪断光缆 LWL)
    3. 压紧头 (压紧光缆触点)
    4. 压紧头 (压紧 MQS 触点)
    5. 压紧头 (压紧 MPQ 触点)
    6. 备用刀片 (横切光缆)
    7. 备用刀片与工具 (剥线单元)
    8. 通用压紧头 (SI 2 04 06 293)
压紧止动片 (大触点)：
  • 专用工具 61 0 200 (压紧组件)
  • 专用工具 61 0 210 (嵌模组件 LSK 8)
  • 专用工具 61 0 220 (嵌模组件 SLK 2.8)
  • 专用工具 61 0 230(嵌模组件 MAK 8 / DFK4)
操作：
  • 参见维修信息：
    SI 2 02 05 194
    SI 2 07 05 233

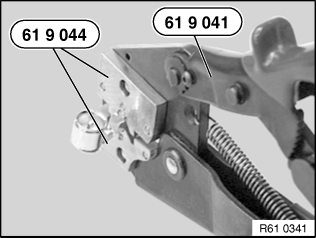

压紧天线弯插头：
  • 专用工具 61 9 041 (夹钳)
  • 专用工具 61 9 044 (嵌模)
操作：
  • 收音机接收器上的天线弯插头

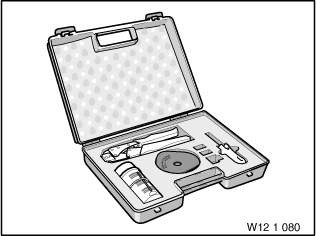

点火线修理套件，用于压紧 4 mm 2 梳齿连接器插接套筒：
  • 专用工具 12 1 080
操作：
  • 压紧止动片 (触点)

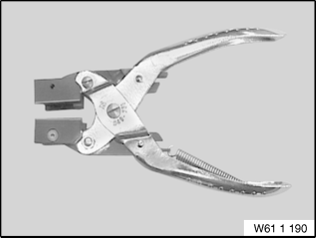

维修扁平导线：
  • 专用工具 61 1 190
操作：
  • 扁平导线的维修
