16 11 030 拆卸和安装或更新燃油箱
回收！

松开燃油管路时有燃油排出。准备好容器。
盛接排出的燃油并妥善处理。
遵守当地的废弃物处理规定。


注意！

确保工作场地有足够的通风！
避免皮肤接触 (戴手套)！
在燃油箱安装后/第一次起动发动机前：
  • 检查燃油加注管接头上的接地端到车身的导通性。如有必要，清洁车身和加油管螺栓连接之间的接触面。
  • 燃油箱至少添加 5 升燃油。
  • 检查 引流泵的泵送功能。


需要的准备工作：

  • 抽吸燃油箱中的燃油
  • 拆卸 传动轴
  • 拆下左右 底板饰件
  • 拆下右后 轮罩盖

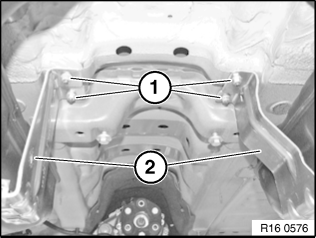

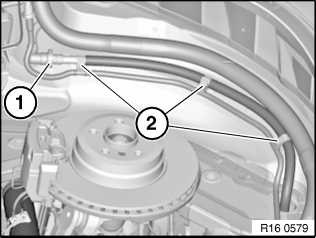

松开螺母 (1) 并拆下支架 (2)。
注意！

燃油箱内可能尚有剩余燃油！
用合适的容器收集溢出的燃油！

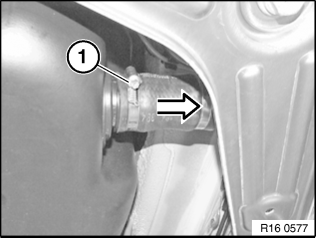

松开软管夹圈 (1) 并沿箭头方向拔下燃油加注软管。
安装说明：

拧紧力矩 16 12 1AZ。

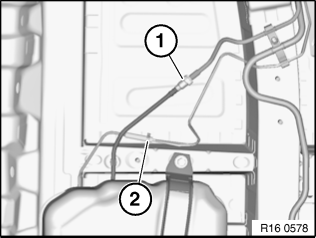

松脱快速接头(1)并拔下燃油箱排气管。
从支架 (2) 中取下燃油箱排气管。
注意！

用合适的容器收集溢出的燃油！


从快速锁扣 (1) 上松脱燃油进油管路。
带停车预热装置：
松开耳状夹箍 (2) 并拔下高压管路。
安装说明：

更新耳状夹箍。

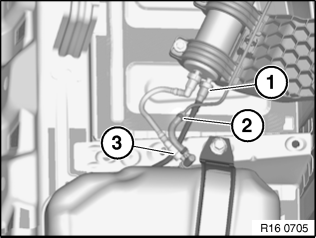

配备外置燃油滤清器：
从快速锁扣 (1) 上松脱燃油进油管路。
松开耳状夹箍 (2) 并拔下参考压力管路。
安装说明：

更新耳状夹箍。


松脱快速接头 (3) 并拔下回流管路。
注意！

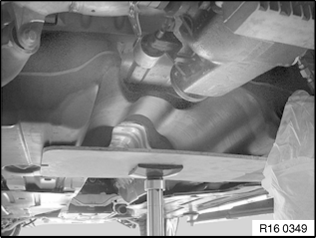

固定住燃油箱以防滑动和脱落！


支撑住燃油箱的大部分。

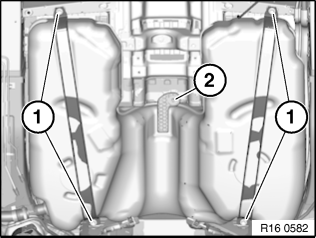

松开左右夹紧箍上的螺栓 (1)。
安装说明：

拧紧力矩 16 11 2AZ。


松开螺母 (2)。
安装说明：

拧紧力矩 16 11 1AZ。


注意！

降低时同时经由车身中的开口执行加注排气管！


降低一点燃油箱，达到传感器单元位置。

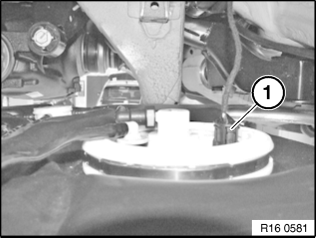

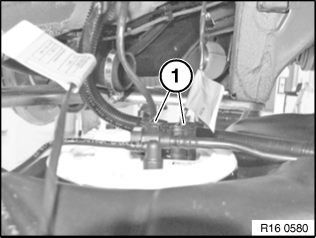

脱开插头连接 (1)。
脱开插头连接 (1)。
降低燃油箱。

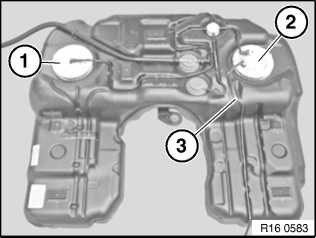

在更新燃油箱时必须换装下列部件：
-
右侧传感器单元 (1)
-
左侧传感器单元 (2)
-
燃油进油管路 (3)
-
必要时燃油回流管
-
必要时停车预热装置的导线
