51 16 342 拆卸和安装或更新前乘客安全气囊断开锁芯

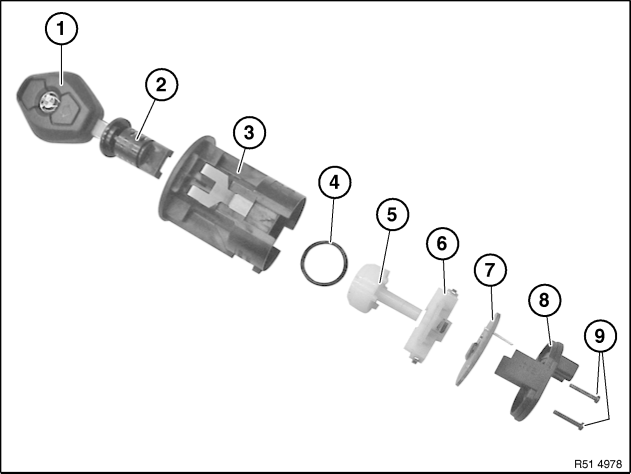

前乘客安全气囊断开开关零件

1
车钥匙
6
分度定位装置
2
锁芯
7
线路板
3
开关壳
8
壳体盖
4
密封环
9
螺丝
5
导向件


需要的准备工作：

  • 拆下 前乘客安全气囊断开开关


松开螺栓 (1)。
拆下壳体盖 (2) 和下面的线路板 (3)。
向上拆下分度定位装置 (1)。
安装说明：

分度定位装置 (1) 只能从一个位置上安装。
线路板 (4) 可以扭转 180° 装入。
线路板 (4) 的电磁传感器 (3) 的位置必须与分度定位装置 (1) 的永久磁铁 (2) 一致。


向上拆下导向件 (1)。
安装说明：

导向件 (1) 只能从一个位置上安装。
将密封件 (2) 装到导向件 (1) 上并装入开关壳中。


注意！

车钥匙必须插入锁芯中，否则在拆卸时可能损坏。

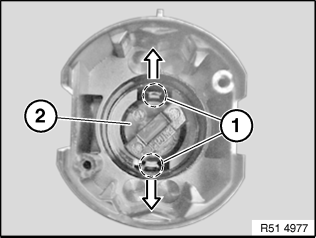

将车钥匙插入锁芯 (2)。
将卡子 (1) 小心地向外松开，将锁芯 (2) 与车钥匙压出。
安装说明：

锁芯 (2) 只能在开关位置 "开" 或 "关" 上装入。
锁芯
