33 111400
拆卸和安装或更新后驱动桥上的排气管 (动态驱动力分配系统)
将专用工具
33 0 110 与
24 4 050 一起安装到修理厂用汽车举升台 (1) 上。
提示：
为使图示更清楚，传动轴已拆下。
用准备好的专用工具
24 4 050 支撑住后驱动桥。
用张紧带
33 5 206 绑住后驱动桥。
提示：
为使图示更清楚，传动轴已拆下。
注意！
有损坏危险！
为了避免橡胶支座在拉出螺栓时拉伸，螺栓必须保留在橡胶支座中。
松开螺栓 (1)。
拧紧力矩
33 17 1AZ
安装说明：
注意文件结尾处的安装顺序，以免在安装时扭曲后驱动桥并因此带来可能的噪音投诉。
松开后部螺栓 (1)
拧紧力矩
33 17 2AZ
借助修理厂用汽车举升台缓慢降低后驱动桥。

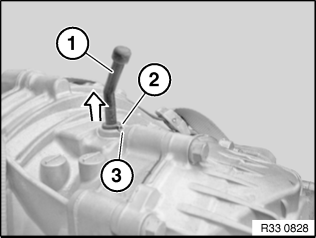

沿箭头方向拆下排气管 (1)。
安装说明：
检查排气管 (1) 的密封环是否损坏，如有必要，进行更新。
在安装排气管 (1) 时，标记 (2) 和 (3) 必须对齐。
安装顺序：
-
用修理厂用汽车举升台和专用工具
24 4 050 将后驱动桥装入后桥架梁中
-
将螺栓 (1) 旋入 (不要拧紧)
-
从后部旋入螺栓 (2) (不要拧紧)
-
松开张紧带，降低并移走专用工具
24 4 050
-
拧紧螺栓 (1)。
拧紧力矩
33 17 1AZ。
-
拧紧螺栓 (2)
拧紧力矩
33 17 2AZ。
