51 71 115 更新左或右前车门上的密封条
需要的准备工作：

  • 拆下 内部车门窗框上的盖板
  • 将 车门制动器从车门柱上松开


提示：

注意 ”用双面胶带粘接部件” 的 提示。
必须用粘贴的定位辅助件在前车门的两个位置上定位密封条。
定位辅助件与新的密封条一并提供。

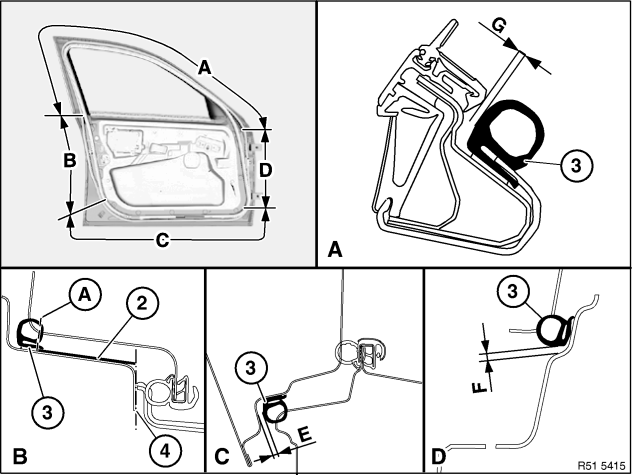

前车门密封条 (3) 的位置：

在区域 (A) 中距离车门折边 (G)。
在区域 (B) 中紧靠粘贴的定位辅助件 (2) 的直线段 (A)。定位辅助件 (2) 必须与车门表面板 (4) 平齐粘贴。
在区域 (C) 中距离车门内侧 (E)。
在区域 (D) 中距离车门折边 (F)。
用除胶剂 (参考说明 BMW 零件部) 清洁油漆的粘结面。
E =
4.5 mm
F =
3 mm
G=
1.5 mm

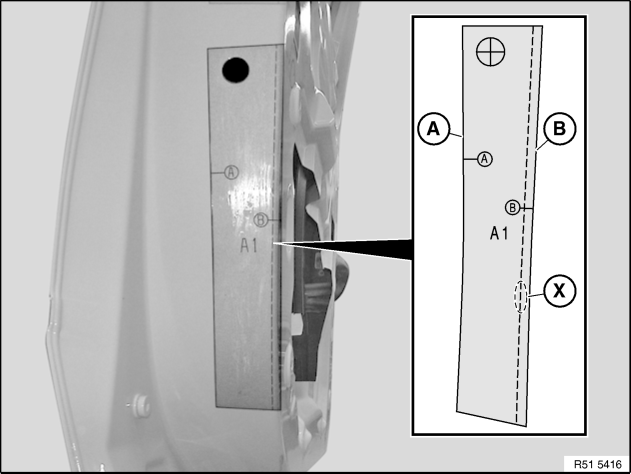

左前车门的定位辅助件 ”A1” (右前车门为 ”B1”)

从垫块上拔出预冲制的定位辅助件。
-
左前车门定位辅助件 ”A1” (在车门锁下面)
-
右前车门定位辅助件 ”B1” (在车门锁下面)
借助前车门上印制的辅助标记 (X)、孔和安装边 (B) 校正定位辅助件并将其按上。
安装边 (B) 必须与车门内板平齐。
在粘贴时，密封条的胶带必须紧贴在定位边 (A) 上。
X
弯折半径开始

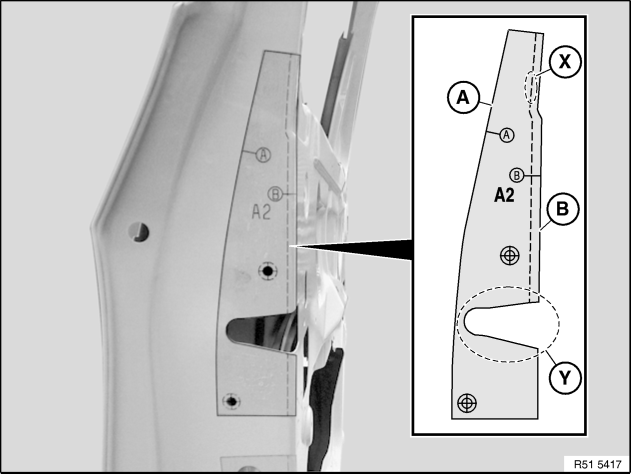

左前车门的定位辅助件 ”A2” (右前车门为 ”B2”)

从垫块上拔出预冲制的定位辅助件。
-
左前车门定位辅助件 ”A2” (车门锁)
-
右前车门定位辅助件 ”B2” (车门锁)
借助前车门上印制的辅助标记 (X、Y)、孔和安装边 (B) 校正定位辅助件并将其按上。
安装边 (B) 必须与车门内板平齐。
在粘贴时，密封条的胶带必须紧贴在定位边 (A) 上。
X
弯折半径开始
Y
车门锁孔
注意！

-
不要碰到粘结面
-
重要的不是按压时间，而是压强 (约 10 - 15 N/cm 2)
-
按上后脱开密封条会破坏粘结层


提示：

略微按压后密封条可以被重复拔起三次。不要弄脏粘结面！


用除胶剂 (参考说明 BMW 零件部) 清洁油漆的粘结面。

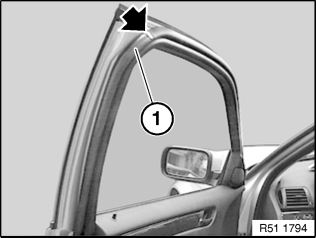

将密封条 (1) 开口唇向内悬挂于车门上。
注意！

粘贴后，密封条的接缝必须在车门下侧。


按如下方式粘贴密封条：
-
将带颜色或符号标记的密封条安放到后车门窗框上部 (B 柱) 上。
-
将防护膜 (膜片) 逐段从密封条上撕下
-
把密封条无拉伸地 (墩实地) 轻轻地按压至定位辅助件开始处
-
检测密封条的定位，如有必要进行校正 (最大下垂 30 mm)
-
将密封条垂直于粘结面牢固按上
-
将其余的保护膜 (内衬) 从密封条中拔出
-
将其余的密封条无拉伸 (墩实地) 按压好
-
检测密封条的定位，如有必要进行校正并用力按压
拔出定位辅助件并装配好前车门。
