33 32 071
更新上部横向摆臂
提示：
如果将横向摆臂从后桥架梁上松开，则装配后必须进行一次底盘测量。
需要的准备工作：
拆下
后轮
使
空气弹簧系统
退出工作状态并排空

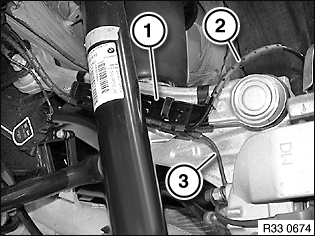

图示为车辆右后部：
从横向摆臂上拆下支架 (1)。
安装说明：
更新损坏的支架。
2 =
脉冲传感器的导线
3 =
仅右侧： 制动摩擦片磨损传感器的导线

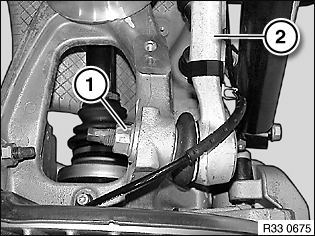

松开螺母 (1)。
将横向摆臂 (2) 从轮架中取出。
安装说明：
保持横向摆臂在轮架上的连接洁净、无油和无油脂。
更新自锁螺母。
拧紧力矩
33 32 8AZ
。
松开螺母 (1)。
拉出螺栓 (2) 并拆下横向摆臂 (3)。
安装说明：
注意螺栓的插入方向。
更新自锁螺母。
将螺栓连接
在标准状态下拧紧
。
拧紧力矩
33 32 7AZ
。
装配完成之后：
进行
底盘测量
