52 26 411 更新左后座的靠背套

需要的专用工具：

  • 52 0 050
需要的准备工作：

  • 拆下左 后座
  • 拆下 头枕定位件
  • 拆下 中间扶手
  • 拆下 靠背操控装置的挡板


拉出销子并取出膨胀铆钉。
拆下后面板饰板 (1)。
松开螺栓 (1)。
拧紧力矩： 72 11 26AZ。
拆下固定片。
安装说明：

为防止错误安装，固定片已设码。


松开螺栓 (1)。
抽出安全带开口挡板 (2)。

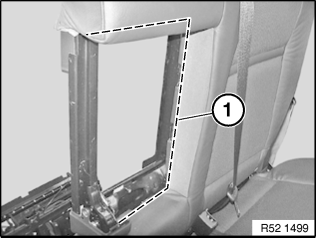

在标记区域 (1) 内取出靠背套镶边。

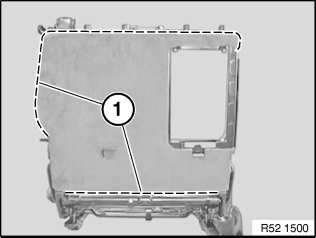

将镶边在标记区域 (1) 内从靠背骨架中取出。

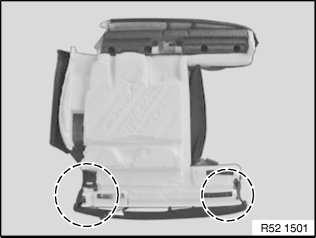

拆下靠背套与支撑件。
将安全带从靠背套与支撑件中抽出。

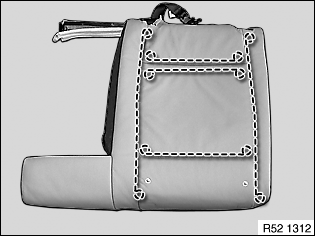

脱开靠背套和支撑件：
  • 松开标出区域中的所有夹子
  • 将靠背套从支撑件上取下
  • 去除靠背套和支撑件上的剩余夹子

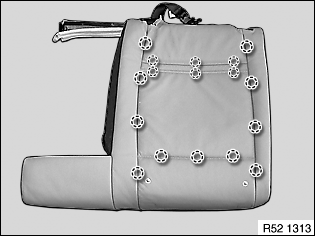

脱开靠背套和支撑件：
  • 松开标出区域中的所有夹子
  • 将靠背套从支撑件上取下
  • 去除靠背套和支撑件上的剩余夹子
安装说明：

将新夹子 (2) 用专用工具 52 0 050 装入，然后弄弯并夹紧。


  1. 支撑件
  2. 夹子
  3. 支撑件上的装饰线
  4. 座套上的装饰线
  5. 靠背套
更新靠背套：
  • 拉出靠背套上所有的装饰线
  • 如有必要，切断新靠背套中的装饰线袋子
  • 把装饰线塞入靠背套袋子中
