61 31 009 修理转向柱开关中心 (SZL)
警告！

将车轮置于直线行驶位置，在维修期间不要改变！


注意！

应注意有关 静电损坏防护 (ESD 保护) 的提示！


需要的准备工作：

  • 拆下 卷簧盒
  • 铺上防静电衬垫
  • 使用带供电线的防静电腕带


订购说明：
  • 修理厂设备
  • 修理厂设备目录
  • 订购号码 61 31 9 141 875
注意！

必须绝对清洁！


提示：

安装将另外描述。


拆卸：

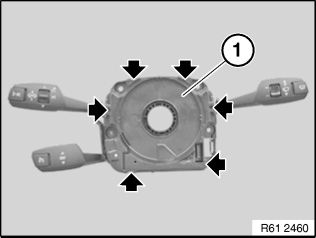

  • 将壳体上部件 (1) 的锁止凸耳用合适的工具解锁。
  • 取下壳体上部件。

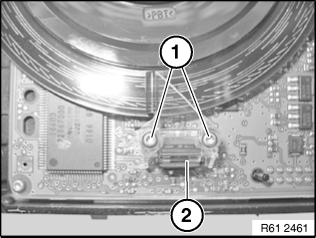

  • 松开光学元件 (2) 上的螺栓 (1)。
注意！

只能用手接触光学元件。


提示：

将拆下的光学元件报废并妥善处理。

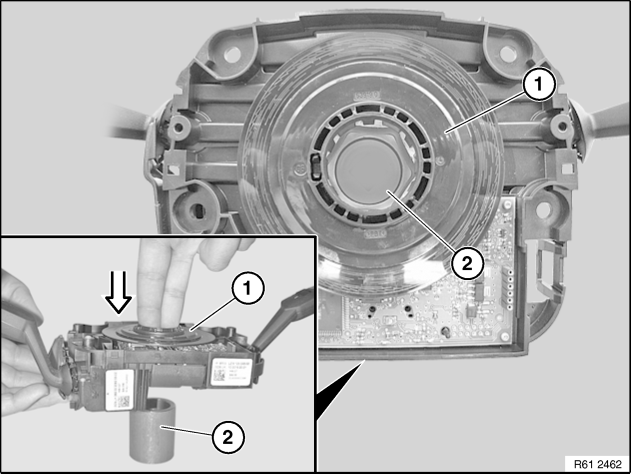

将代码轮 (1) 用随附的塑料管 (2) 从转向柱开关中心背面松脱。
同时用两个手指将代码轮保持在孔内。

为了避免损坏，在拆卸时将代码轮 (1) 从线路板上倾斜取下。
注意！

不允许清洁轴承位置。


注意！

油脂不得落到代码轮、光学元件和线路板上。

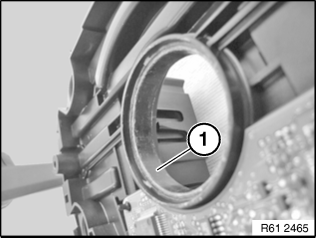

从转向柱开关中心正面给轴承环的摩擦面 (1) 涂敷随附的油脂。
安装：
注意！

安装前将双手洗干净。
安装新零件前戴好 修理套件中的手套和发网！

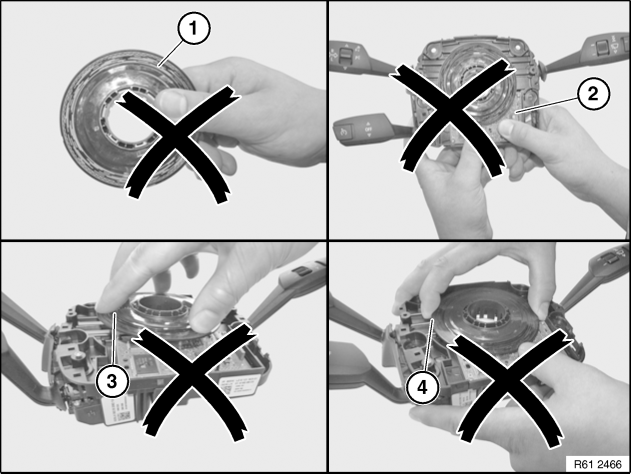

注意不允许！

  • 不允许用手指抓代码轮 (1)！
  • 不允许触摸线路板 (2)！
  • 不允许按压代码轮 (3)！
  • 不允许抓住代码轮 (4) 侧面！

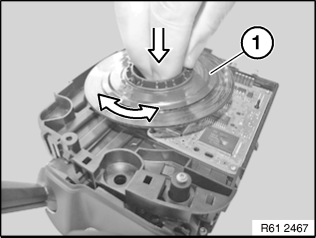

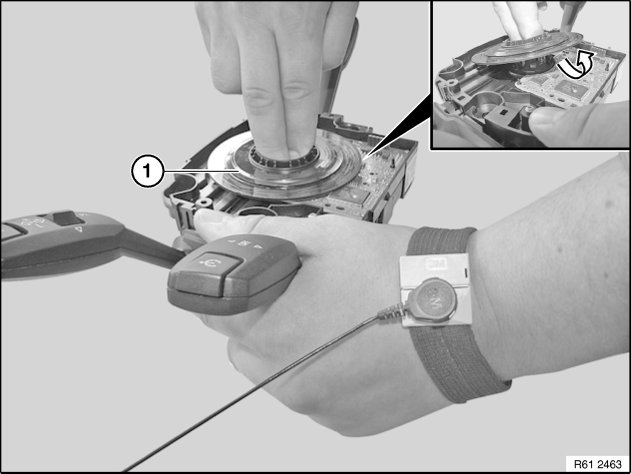

  • 新代码轮 (1) 要用两个手指保持在孔内。
  • 将代码轮对中装入定位件中并卡入。
  • 来回转动代码轮，以便分配摩擦面上的油脂

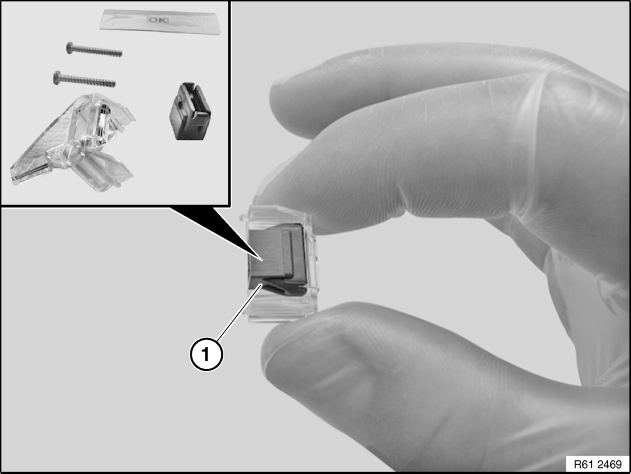

用修理套件中的零件组装光学元件 (1)。
  • 用螺栓 (1) 固定光学元件 (2)。
  • 拧紧力矩 0.26 Nm。
  • 卡入壳体上部件 (1)。

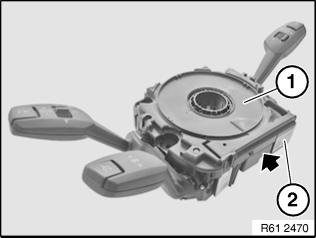

  • 安装卷簧盒后在物品号标签 (2) 附近粘贴 "CDS" 标签。
安装说明：

注意锁止凸耳的正确卡止。


安装说明：

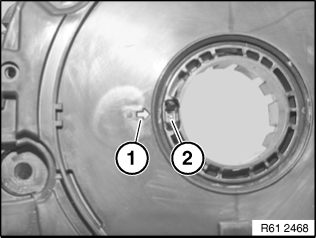

标记 (1) 和标记 (2) 必须相互对齐。


进行 转向角传感器匹配。
进行 车辆编程 / 设码。
