11 36 715 拆卸和安装或更新左侧两个电磁阀 (S63)
注意！

在拆卸和装配电磁阀时务必注意清洁。
有污物时可能的功能故障：
  • 运行不稳定
  • OBD 故障记录
  • 废气值不佳
  • 发动机功率较低


注意！

有损坏危险！
不要用压缩空气清洁电磁阀。


气缸 5-8 电磁阀:
需要的准备工作：

  • 读取 DME 控制单元中故障代码存储器的故障记忆
  • 关闭点火开关
  • 松脱燃油箱排气阀软管并拔出
  • 拆下左侧 增压空气冷却器
  • 将管道小心地压向一侧


提示：

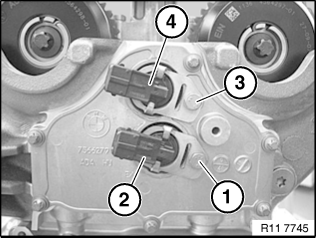

电磁阀 (4) 控制进气调整装置。
电磁阀 (2) 控制排气调整装置。


松脱电磁阀（2 和 4）的插头连接并拔出。
安装说明：

必须能听到插头连接嵌入的声音！


松开螺栓 (1 和 3)。
拧紧力矩 11 36 3AZ。
拉出电磁阀 (2 和 4)。
安装说明：

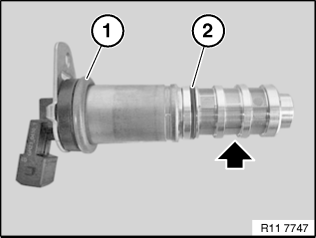

更新电磁阀上的 O 形环（1 和 2）。


安装说明：

为便于装配电磁阀，必须用机油浸润两个 O 形环。
如果还要使用此电磁阀，则必须清洁滤网（参见箭头）。


提示：

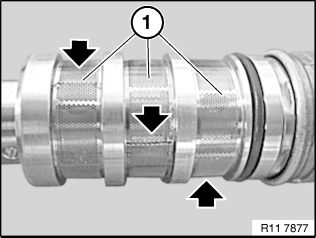

如果一个滤芯已带有污垢，则必须拆下此滤芯（滤网）。


在接触边处松开滤芯（1）。
用一把螺丝起子（2）沿箭头方向掰开滤芯（1）上的焊点，直至焊点松开。

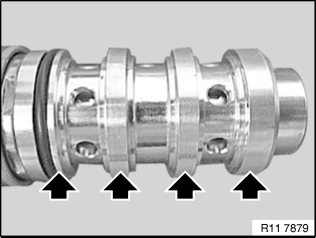

避免损坏电磁阀壳体，例如出现划道或刮痕（参见箭头）。
将电磁阀（2 和 4）小心地装入至极限位置。
注意正确的安装位置。
旋入螺栓（1 和 3）并拧紧。
拧紧力矩 11 36 3AZ。
装配好发动机。
删除故障代码存储器的故障记忆。
对 DME 控制单元进行功能检查。
