63 12 017 拆卸和安装右大灯（更新，随动控制大灯）
警告！

对于配置氙气灯的车型：高压，有生命危险！因此在拆卸前必须将所有组件从供电上脱开（关闭照明设备和点火开关）。
所有氙气灯装置（控制单元、引弧装置及灯泡）的操作，只允许由专业技术人员进行。
注意有关灯泡  (外部照明) 的工作提示。


需要的准备工作：

  • 拆下 前部轮罩盖板前面部分
  • 拆下 前部保险杠饰件


GRA-PIX-GRCI0000-20-INFO.png 注意！

有损坏危险
小心地执行下列工作步骤，以免损坏侧围、大灯、电线束和车窗清洗装置的清洗液罐。


仅限带 SCR 系统的规格：

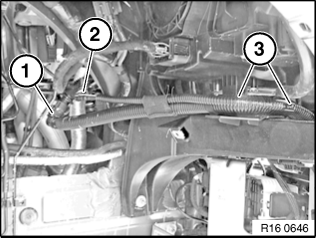

将加注管路（1）和排气管路（2）从支架（3）上松开。
必要时拆卸支架（3）。
安装说明：

注意支架（3）和加注管路（1）以及排气管路（2）的正确位置。


拧松继电器 (1) 上的螺母(2)。
松开继电器支架 (4) 上的螺母 (3)。
取下继电器支架 (4)。
松开前侧围的螺栓 (1)。
松开大灯的螺栓 (2)。
拧紧力矩 63 12 2AZ 。
脱开插头连接（3）。
松脱电线束  (4)。
松开螺栓 (1)。拧紧力矩 63 12 1AZ。
小心地将大灯沿箭头方向略微向后拉。
提示：

该工作步骤需要助手。


GRA-PIX-GRCI0000-20-INFO.png 注意！

有损坏危险
将前侧围在标记的区域 (A) 中以及大灯配光镜完全粘贴


拧松诊断支柱 (4) 上的螺母(3)。
松开前侧围的螺栓 (2)。
由助手将侧围小心地向上 / 外侧略微举起并保持。
将大灯 (1) 沿箭头方向小心地抽出。
安装说明：

  • 在校准大灯之前，必须将侧围固定

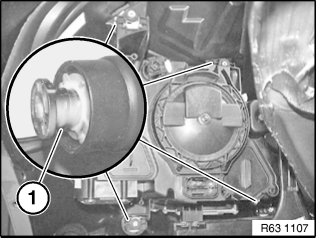

  • 根据 间隙尺寸借助调节元件 (1) 相对于车身调整大灯
  • 调整 大灯


在更新时：
  • 拆下 氙气灯的引弧装置 / 灯泡
  • 拆下 氙气灯控制单元
  • 拆卸 用于自适应弯道照明灯的传动系统
  • 如有必要，拆下 灯泡
  • 对于美规：检查 横向调整闭锁
