34 11 000 拆卸和安装或更新前部两个盘式制动器的制动摩擦片 (1 个活塞)

需要的专用工具：

  • 34 1 050
  • 34 1 080
  • 34 1 280
注意！

为了避免损坏表面涂层，尽量不要用机械方式清洁制动钳支架上的制动摩擦片导向面，而要用 BMW TI 的制动器清洁剂清洁。使用号码为 83 19 2 154 780 产品清洁并用制动摩擦衬块膏 BMW Tl。 号码 83 19 2 158 851 (3 克) 或号码 83 19 2 158 852 (100 克) 涂抹。
使用毛刷将制动摩擦衬块膏涂抹在标记的区域！
注意有关制动摩擦衬块膏涂覆在制动摩擦片和制动器支架上的规定！


需要的准备工作：

  • 拆下 前车轮
  • 拆下 制动摩擦片磨损传感器

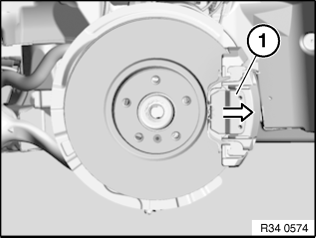

将止动弹簧 (1) 沿箭头方向向后撬出。
安装说明：

首先将止动弹簧 (1) 上部和下部放到制动钳上，然后嵌入制动钳壳体的槽中。

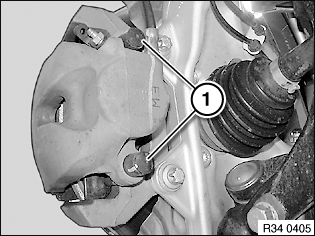

去除塑料塞  (1)。

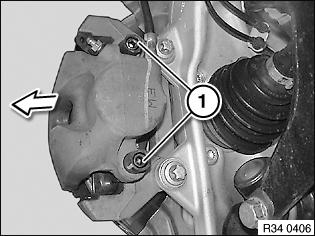

用专用工具 34 1 080 松开导向螺栓 (1)。向后拔出制动钳。
注意！

将制动钳捆扎在高处，不要让其悬挂在制动软管上。


安装说明：

导向螺栓只进行清洁，不要涂油脂。


检查螺纹。
更新非完好无损的导向螺栓。
拧紧力矩 34 11 4AZ。
注意！

标出已经跑合过的摩擦片。

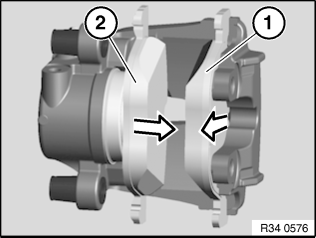

沿箭头方向取出外部制动摩擦片 (1)。
将内部制动摩擦片 (2) 沿箭头方向从活塞中顶出并取出。
内部制动摩擦片用一个弹簧安装在活塞中或制动钳壳体中。
如果制动摩擦片一侧磨损，不需要更换。
注意 制动摩擦片的最小厚度。
清洁制动摩擦片。
不要润滑制动摩擦片靠板。
安装说明：

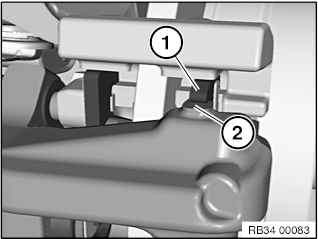

放置制动钳时务必注意，将外部制动摩擦片的锤形头 (1) 正确地置于接触面 (2) 上。


注意！

首先对于已部分磨损的制动摩擦片，要确保外部制动摩擦片相对于接触面 (2) 的位置！


注意！

在压回柱塞时：
-
注意观察制动储液罐内的制动液面高度，因为溢出的制动液会损坏漆面。

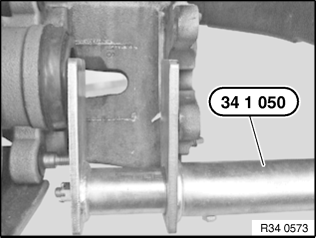

将制动摩擦片和柱塞用专用工具 34 1 050 向回压。
检测制动盘最小厚度：
-
将专用工具 34 1 280 安装在区域 (1) 内的三个测量点上并进行测量。
-
比较测量结果，并将最小值与 标准值进行比较。
注意！

只有当制动盘厚度大于 制动盘最小厚度时，才允许安装新的制动摩擦片。


注意！

如果要在一个用过的制动盘上安装新的制动摩擦片，必须注意以下问题：
  • 将区域 (1) 中的边缘稍许倒角（尺寸 A 最大可为 1 mm）。


此操作步骤适用于所有后续介绍的制动系统！

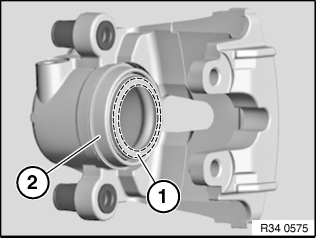

检测防尘套 (2) 的受损情况，如有必要，进行更新。
注意！

防尘罩不准接触制动摩擦衬块膏，否则会引起防尘密封圈膨胀。


用制动器清洁剂清洁制动器活塞的接触面 (1)，然后薄薄地涂抹制动摩擦衬块膏。
用制动器清洁剂清洁接触面 (1) 和 (2)，然后薄薄地涂抹制动摩擦衬块膏。
提示：

对制动钳上部和下部接触面涂油脂。

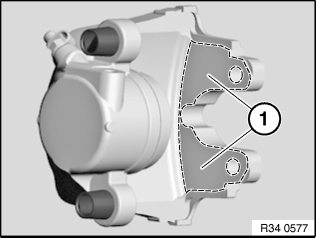

用制动器清洁剂清洁制动钳的接触面 (1)，然后薄薄地涂抹制动摩擦衬块膏。

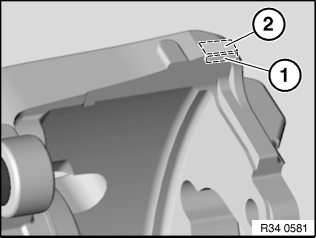

为了避免损坏表层， 尽量不要用机械方式清洁制动钳支架上的制动摩擦片导向面 (1)。用制动器清洁剂清洁导向件表面（1 和 2），然后薄薄地涂抹制动摩擦衬块膏。
为了避免损坏表面涂层，尽量不要用机械方式清洁制动钳支架上的制动摩擦片 导向面（1 和 2）。用制动器清洁剂清洁导向面（1 和 2），然后薄薄地涂抹制动摩擦衬块膏。

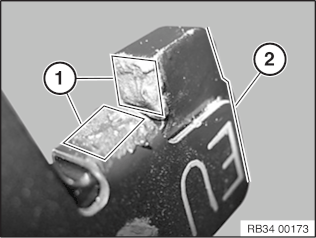

为区域 (1) 和 (2) 中的内部制动摩擦片锤形头薄薄地涂抹制动摩擦衬块膏。

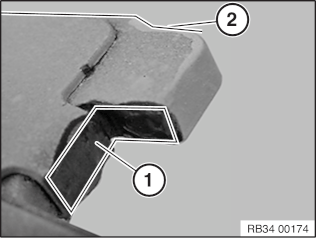

为区域 (1) 和 (2) 中的外部制动摩擦片锤形头薄薄地涂抹制动摩擦衬块膏。
提示：

在维修工作结束后：
-
制动踏板数次踩到底，使制动摩擦片与制动盘贴合。
-
在安装前后桥上新的制动摩擦片时必须使制动液面高度至 ”MAX (最大)” 标记处。
-
注意关于 新制动盘 / 制动摩擦片磨合制动的提示。
-
在更换制动摩擦片后按工厂规定复位 CBS 显示器！
