41 11 301 更新左侧门槛和车门柱（B 柱部分更新）
注意 车身概述的内容。
装调作业参见KSD CD光盘中包含的概括性文字(工时代码41 11 301)。
在此车辆上使用点焊胶粘剂。注意特殊的 工作步骤。
位于维修区的车辆零件易受热或灰尘影响而损坏，将其拆卸或覆盖。
只允许用认可的 点焊机进行维修！
将车辆放在矫直机上。
需要下列新零件(参见计算机管理零件目录 ETK)：
-
(1) 带门槛的 B 柱
-
B 柱内部成型件

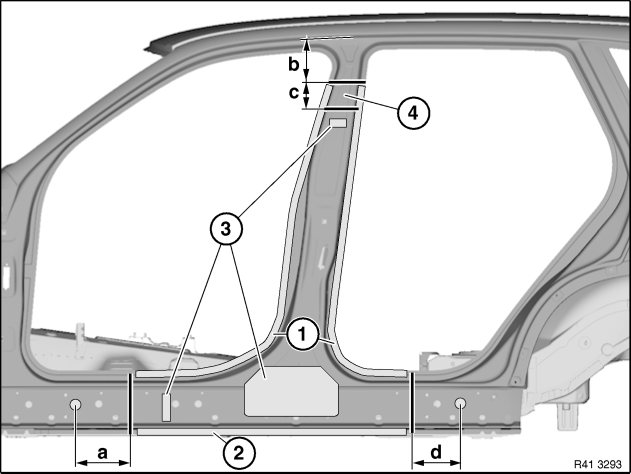

按照规定的尺寸在切割位置划线并切开。
注意！
在下列切割位置上，只需切开板材。
尺寸 a = 约 200 mm，在直径 25 mm 的孔后。
尺寸 b = 离车顶边缘约 150 mm。
尺寸 c = 在切割位置 b 之下约 80 mm。
尺寸 d = 离直径 25 mm 的孔的中点约 200 mm。
拆开区域 (1) 和 (2) 内的焊缝。
松开区域 (3) 内的粘结连接。
安装说明：
脱开的板件段 (4) 要重新用来封闭。
在所有的切割位置焊入 加强板。
在区域 (2) 内 粘贴和铆接新零件。
使用盲铆钉 N1。
在区域 (2) 内根据焊点将铆钉数翻倍。
按照规定的尺寸在切割位置划线并切开。
注意！

在下面的切割位置只需切开外板。

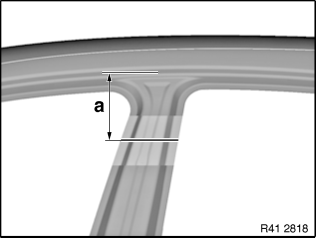

尺寸 a = 190 mm (离车顶边缘)
安装说明：

在切割位置处焊接住 加强板。


提示：

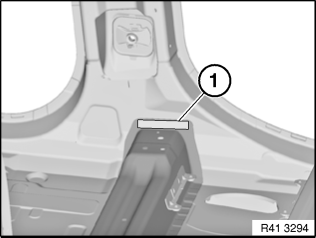

内视图


拆开区域 (1) 内的焊缝。

安装说明：
将新零件按照车辆上的切割位置划线并切开。
将 车窗玻璃粘结剂涂敷在空腔密封件 (1) 上。
在区域 (2) 涂上 粘结剂。
用矫直组件或万用支架装配新零件。
