16 12 .. 更新位于外部的燃油滤清器
注意！

确保工作场地有足够的通风！
避免接触皮肤！
避免接触眼睛！
松开燃油管路时有燃油排出。准备好容器。
遵守当地的废弃物处理规定。


需要的准备工作：

  • 拆下左侧侧面 底板饰件
  • 拆下左侧燃油箱 底部保护板


注意！

在燃油管路中的燃油是有压力的！
在松开燃油管路 (1) 时，有燃油溢出！
收集流出的燃油并妥善处理！

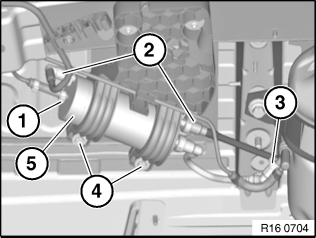

松开耳状夹箍 (1) 并拔下参考压力管路。
安装说明：

更新耳状夹箍。


松开燃油进油管路 (2)。
松开燃油回流管路 (3)。
松开螺栓 (4) 并拆下支架。
安装说明：

拧紧力矩 16 12 3AZ。


拆下燃油滤清器 (5)。
安装说明：

结束操作后检查燃油系统的密封性。
