安装右侧视摄像机得维修导线
提示：
操作以 E70 为例描述。在其它车型和装备系列上可能有细节偏差。
需要的准备工作：
| - |
拆下
前部轮罩盖（前部部件和后部部件）。
|
| - |
拆下
仪表板右下方饰件
|
| - |
拆卸
踏板装置饰件
|

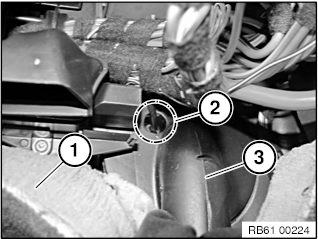

在前乘客脚部空间内小心向下拉出地毯 (1)。用合适的工具打通橡胶密封圈 (3) 的开口 (2) 。
松开夹子 (1) 和螺栓 (3) 。拆卸盖板 (2)。
将锁止件（1）用合适的工具沿箭头方向解除联锁。
注意！
将锁止件（3）用合适的工具
小心地解除联锁。将插头外壳 (4) 沿箭头方向从导线 (2) 上拔下。
安装说明：
注意设码（5）！
提示：

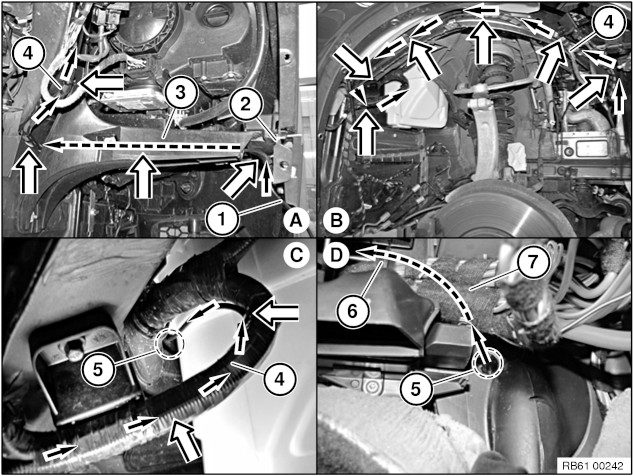

维修导线 (1) 将从侧视摄像机 (2) 沿轮罩的电线束 (4) 敷设到冷暖空调器下方的前乘客脚部空间中，直至驾驶员脚部空间的全景摄像机控制单元。
在侧视摄像机 (2) 的区域中留出约 10 cm 的过长部分。
维修导线 (1) 连接到侧视摄像机 (2)。
维修导线 (1) 沿架梁 (3) 后部的箭头方向顺着电线束 (4) 敷设并在用箭头标记的位置固定（图 A、B、C）。
维修导线 (1) 引入到前乘客脚部空间的位置 (5) 中并敷设到电线束 (7) 和导线束支架 (6) 下方（图 C、D）。
注意！
为了避免湿汽进入车厢内部，用合适的方式从外部密封戳破部位 (5)！

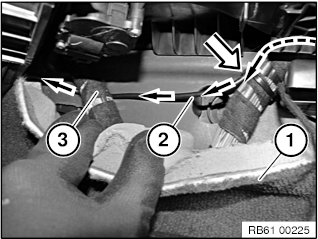

小心向下拉出地毯 (1)。维修导线 (2) 沿电线束 (3) 下方的箭头方向敷设并在用箭头标记的位置固定。

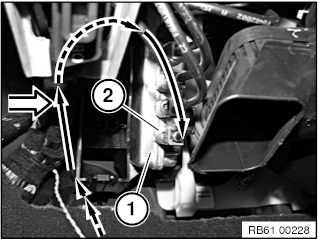

冷暖空调器 (2) 下方的维修导线 (1) 从前乘客脚部空间引入到驾驶员脚部空间中。
维修导线沿冷暖空调 (1)、泡沫塑料 (2) 和地毯 (3) 下方的箭头方向敷设。
维修导线沿箭头方向敷设并在用箭头标记的位置固定。
装配维修导线。
维修导线连接到全景摄像机控制单元 (1) 的插头 (2)（最下方的插接位置）。
提示：
维修导线可能的超出部分敷设到地毯下方。
功能检查成功后，分开第一个固定位置上的
损坏电缆的头和尾。
