51 21 090 拆卸和安装或更新左或右前车门锁

需要的专用工具：

  • 51 2 190
需要的准备工作：

  • 拆下 车窗升降机的后部件。
仅在驾驶员侧：
  • 拆下 外拉手上的盖板


将下部拉线 (1) 和上部拉线 (3) 从车门锁 (2) 中取下。
如有必要，松开车门锁（2）上的导线支架。
安装说明：

拉线必须正确嵌入车门锁 (2) 上的定位件中。
拉线必须无弯折地敷设在车门锁 (2) 的弯管中。
密封件 (4) 必须正确安装在拉线上。


注意！

如果拉线 (1) 敷设错误，则车门无法打开。

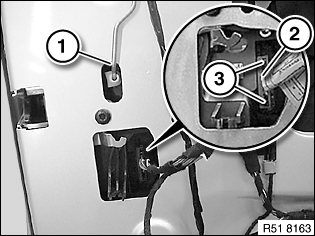

松开联锁拉杆 (1)。
松开并拔出凸耳（3）上的插头连接（2）。
带有自动软关系统的车型：

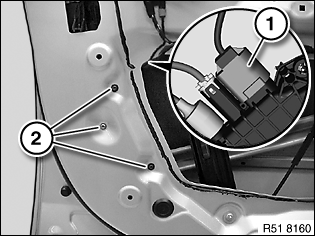

脱开插头连接 (1)。
松开螺栓 (2)。
注意！

在拆卸时不要损坏车门锁密封件。

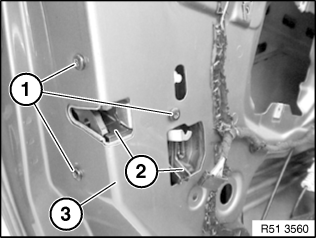

松开螺栓 (1)。
将车门锁 (2) 从里面取出。
注意！

为避免泄漏和出现电动功能异常：
将车门锁（2）用专用工具在角（3）中拉紧，参见插图 R51381 和 R51594。


安装说明：

不得损坏车门锁 (2) 上的密封件 (1)。
适配器连接棘轮 (4) 必须正确嵌入。
车门电线束必须正确敷设在导向装置（2）中。


安装说明：

带有自动软关系统的车型：

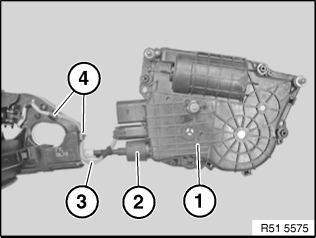

注意自动软关系统驱动装置 (1) 的安装位置是否正确。控制线路 (3) 不允许绕拉线 (2) 扭转
注意控制线路 (3) 在导向装置 (4) 中的正确敷设。
安装说明：

-

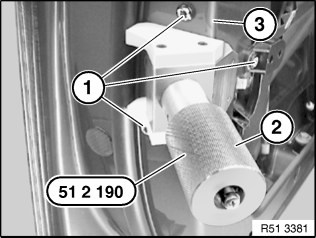

装入车门锁并旋入螺栓（1），但不要拧紧
-
将专用工具  51 2 190 推入打开的旋转锁销中，直至锁销嵌入第一级


安装说明：

-

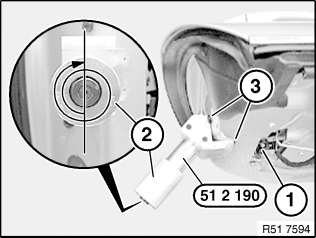

用滚花螺钉（2）预紧车门锁（1），直到专用工具  51 2 190 刚好紧贴角点（3）


注意！

为了拉紧车门锁（1），滚花螺钉（2）最多可继续旋转 1 至 1.5 圈（有损坏危险）。
车门锁密封件必须均匀地紧贴在车门内板上 (进水)。


-
拧紧车门锁螺栓，拧紧力矩 51 21 1AZ。
