61 61 010 检测 / 调整刮水臂相对于挡风玻璃的接触角度

需要的专用工具：

  • 00 9 220
  • 61 6 100
提示：

刮水质量可通过精确调整刮水臂的 接触角度改善。


需要的准备工作：

  • 将 刮水器刮片 (1) 从刮水臂 (2) 上拆下



提示：

轴颈 (3) 是专用工具 61 6 100 的定位件。


将专用工具 61 6 100 推到轴颈 (1) 上。
将专用工具 61 6 100 安放到挡风玻璃 (2) 上并在刻度上读取度数。

提示：

对于左座驾驶型车辆，刻度范围在 0 至 -10 之间有效；对于右座驾驶型车辆，刻度范围在 0 至 +10 之间有效。

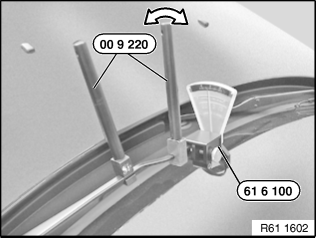

如果规定的度数不正确，必须在图示位置处用专用工具 00 9 220 修整刮水臂。
