33 32 091
更新导向臂
提示：
如果将导向臂从后桥架梁上松开，则装配后必须进行一次底盘测量。
需要的准备工作：
拆下
后轮
使
空气弹簧系统
退出工作状态并排空

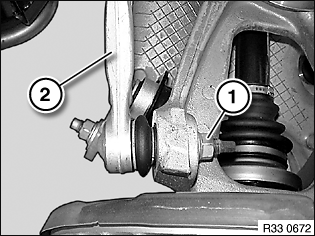

松开螺母 (1)。
将导向臂 (2) 从轮架中取出。
安装说明：
保持导向臂在轮架上的连接洁净、无油和无油脂。
更新自锁螺母。
拧紧力矩
33 32 6AZ
。

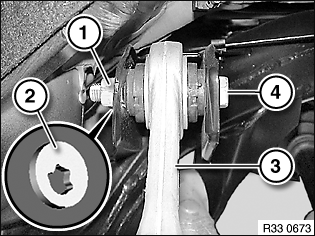

标记偏心螺栓 (4) 相对于后桥架梁的位置。
松开螺母 (1) 并取下偏心垫圈 (2)。
拉出偏心螺栓 (4) 并拆下导向臂 (3)。
安装说明：
重新安装偏心垫圈。
更新自锁螺母。
根据标记将偏心螺栓与后桥架梁对正。
将螺栓连接
在标准状态下拧紧
。
拧紧力矩
33 32 5AZ
。
装配完成之后：
进行
底盘测量
